セルメンテナンスペイン

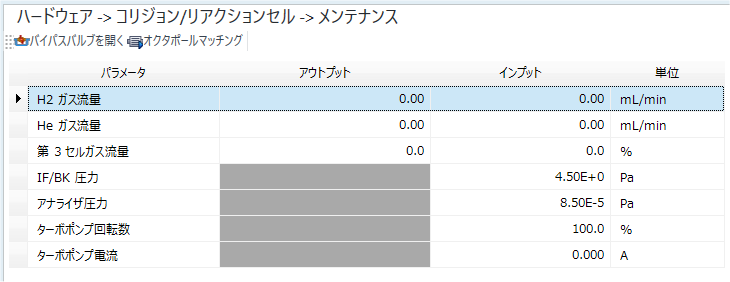

セルメンテナンスペインで利用できる機能について説明します。

ツールバー

ドラッグすると、ツールバーを移動できます。

ON にするとセルのバイパスバルブが開き、OFF にすると閉じます。セルガスラインをパージするときに使用します。

オクタポ－ルマッチングを自動調整します。はねあげカバ－（右）（左）を閉じてから始めてください。オクタポールの交換やメンテナンスを行った場合に実行します。

各種ガスの流量を設定し、セルガスラインのパ－ジ・真空引きを行うことができます。

アンモニアガスを第 3 セルガスに使用している場合、アンモニアを流すと、安全のため、Heガスも自動的に流されます。

パラメータが表示されます。各パラメータについては、チューンモードペインの [セル] テーブルをご覧ください。

各種ガス流量を調節します。

現在値が表示されます。

単位が表示されます。

本ペイン上で右クリックしたときに表示されるコンテキストメニューで実行できるコマンドについて説明します。下記以外のコマンドは、ツールバーのコマンドと同じ機能ですので、該当するコマンドをご覧ください。

[テーブルのエクスポート]（テーブル全体）ダイアログボックスが表示され、テーブル全体をエクスポートします。テーブルを含むペインを選択している場合に動作します。

[印刷] ダイアログボックスが表示され、選択中のペインの内容を印刷します。

タスクナビゲーターの [ハードウェア] グループから [ダッシュボード] をクリックし、[コリジョン/リアクションセル] から [メンテナンス] を選択します。
タスクナビゲーターの [ハードウェア] グループから [セルメンテナンス] を選択します。メニューが表示されない場合は、ダッシュボードペインの [コリジョン/リアクションセル] チェックボックスをオンにします。
