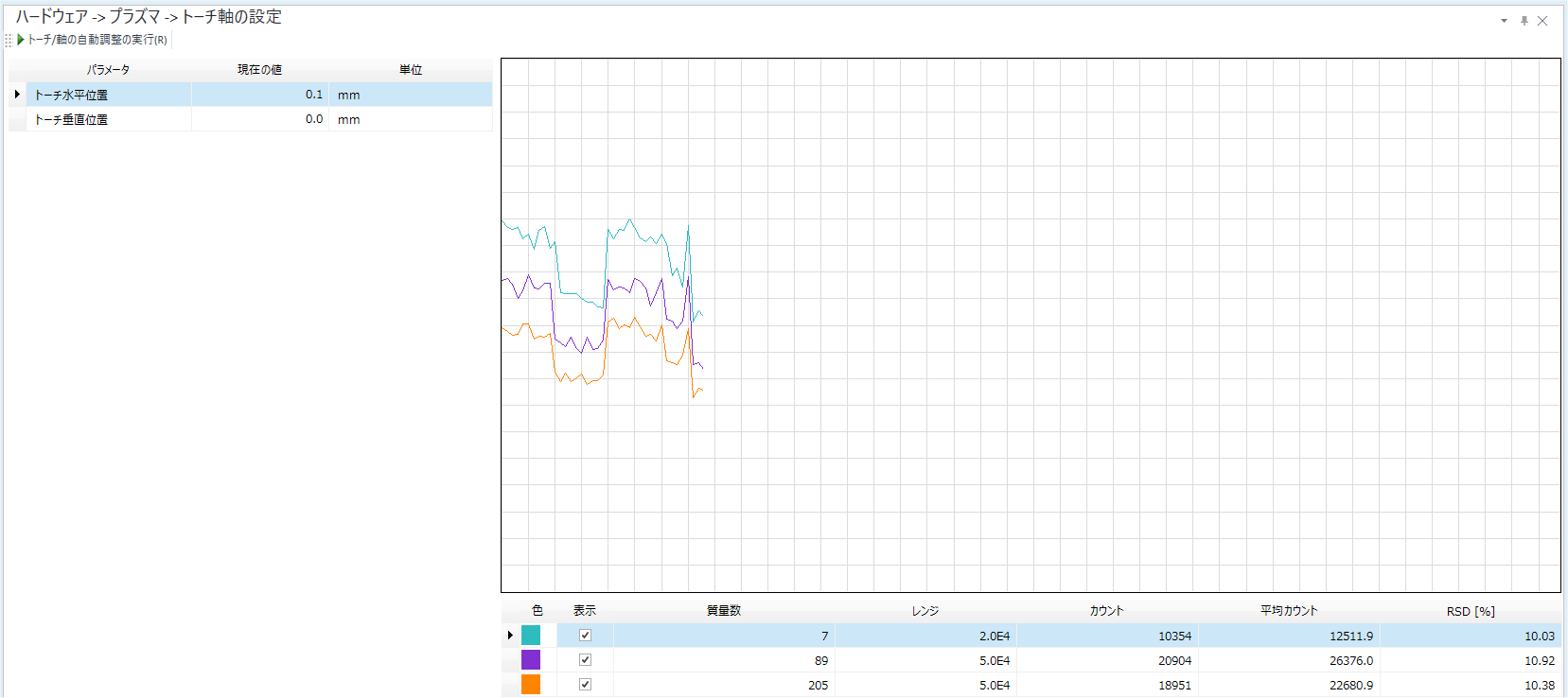

トーチ軸の設定ペイン

トーチ軸の設定ペインで利用できる機能について説明します。

ツールバー

ドラッグすると、ツールバーを移動できます。

トーチ軸の設定の自動調整を開始します。測定質量数やバイアル位置は、スタートアップペインで設定した値が利用されます。調整が終了すると、テーブルの [現在の値] 列に測定値が表示されます。

トーチ水平位置とトーチ垂直位置の現在の値が表示されます（s-レンズの場合はクールプラズマモードについても表示されます）。

パラメータが表示されます。各パラメータについては、チューンモードペインの [トーチ軸] テーブルをご覧ください。

自動調整の実行後に、測定値が表示されます。

単位が表示されます。

本ペイン上で右クリックしたときに表示されるコンテキストメニューで実行できるコマンドについて説明します。下記以外のコマンドは、ツールバーのコマンドと同じ機能ですので、該当するコマンドをご覧ください。

[テーブルのエクスポート]（テーブル全体）ダイアログボックスが表示され、テーブル全体をエクスポートします。テーブルを含むペインを選択している場合に動作します。

[印刷] ダイアログボックスが表示され、選択中のペインの内容を印刷します。

タスクナビゲーターの [ハードウェア] グループから [ダッシュボード] をクリックし、[プラズマ] から [トーチ軸の設定] を選択します。
タスクナビゲーターの [ハードウェア] グループから [トーチ軸の設定] を選択します。メニューが表示されない場合は、ダッシュボードペインの [プラズマ] チェックボックスをオンにします。
