确认仪器状态

通过[ICP-MS MassHunter] 窗口 [ICP-QQQ MassHunter] 窗口的仪器状态窗格，可以实时确认仪器的当前状态。

如果仪器状态窗格不显示，[视图] 选项卡的 [显示] 组中选择 [窗格]－[仪器状态]。

仪器状态窗格可以同时显示 5 个仪表的数值。按照下列步骤，更改仪器状态窗格中显示的仪表。

从 [视图] 选项卡的 [仪表] 组中点击 [仪表]。
显示 [选择仪表] 对话框。

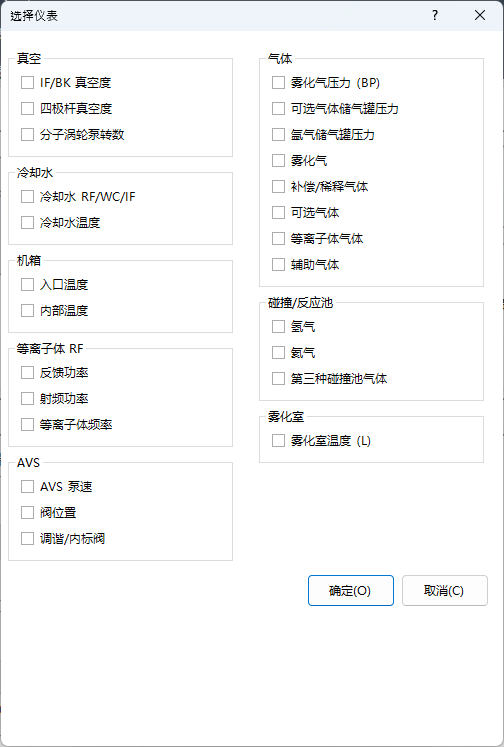

[选择仪表] 对话框 (7900 时)

画面上的词汇“载气”在 MassHunter 4.4 中已更改为“雾化气”。

点击欲显示仪表的复选框。
仪表最多可以选择 5 个。
点击 [确定]。
选择的仪表数值在仪器状态窗格中显示。

仪表显示值（7700）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式	单位
IF/BK 真空度	---	0.3 ~ 5	250 ~ 490 （使用前级真空泵时）	Pa
四极杆真空度		1x10^-5 ~ 6x10^-4	1x10^-4 ~ 2x10^-3	Pa
分子涡轮泵转数	---	65 ~ 100	95 ~ 100	%
冷却水 RF/ WC/IF	0.0	0.0	1 ~ 2	L/min
冷却水温度	15 ~ 25	15 ~ 25	15 ~ 45	℃
入口温度	室温	室温	15 ~ 35	℃
出口温度	室温	室温	---	℃
射频功率	0	0	700 ~ 1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0 ~ 28.0	MHz
雾化气压力（BP）	0	0	200 ~ 500	kPa
可选气体储气罐压力	0	0		kPa
氩气储气罐压力	700	700	500 ~ 700	kPa
雾化气流量	0	0	0.8 ~ 1.3	L/min
补偿/稀释气体	0	0	0 ~ 1.0	L/min
可选气体	0	0		%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0 ~ 1.0	L/min
氦气	0	0	3 ~ 5	mL/min
氢气	0	0	3 ~ 5	mL/min
第三种碰撞池气体	0	0	3 ~ 5	mL/min
雾化室温度（L）	室温	室温	2	℃

仪表显示值（8800）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式
IF/BK 真空度	---	0.3～5	200～490	Pa
四极杆真空度	---	1x10^-5 ～7x10^-4	1x10^-4 ～2x10^-3	Pa
分子涡轮泵 1 转数	0	80～100	95～100	%
分子涡轮泵 2 转数	0	80～100	95～100	%
冷却水 RF/ WC/IF	0.0	0.0	1～2	L/min
冷却水温度	15～25	15～25	15～40	℃
入口温度	室温	室温	15～35	℃
出口温度	室温	室温	20～50	℃
射频功率	0	0	600～1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0～28.0	Mz
雾化气压力（BP）	0	0	200～300	kPa
可选气体储气罐压力	0	0	10～100	kPa
氩气储气罐压力	700	700	500～700	kPa
雾化气流量	0	0	0.8～1.3	L/min
补偿/稀释气体	0	0	0～1.0	L/min
可选气体	0	0	5～20	%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0.9～1.5	L/min
氦气	0	0	5～8	mL/min
氢气	0	0	4～5, 7～10	mL/min
第三种碰撞池气体	0	0	20～40	%
第四种碰撞池气体	0	0	20～40	%
雾化室温度（L）	室温	室温	2	℃

第三种碰撞池气体：氦的混合气体的含量必须达到 90％或以上，例如：氨气（NH3）或 He 的混合气体，He 的含量必须等于或大于 90％；即使向第三种碰撞池引入非易燃且非腐蚀性的气体，仍然必须加入 90％或更多的氦后进行稀释。

第四种碰撞池气体：仅使用非易燃且非腐蚀性的气体。

关于处理及使用压缩气体（包括氧气、氢气及氨气）时的重要信息和预防措施，请参阅硬件维护手册、氨气安全使用指南、氢气安全使用指南及现场准备工作指南。

仪表显示值（7900）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式	单位
IF/BK 真空度	---	2 ~ 8	150 ~ 300 （使用前级真空泵时）	Pa
四极杆真空度		1x10^-5 ~ 5x10^-4	7x10^-5~ 1x10^-3	Pa
分子涡轮泵转数	---	95 ~ 100	95 ~ 100	%
冷却水 RF/ WC/IF	0.0	0.0	1 ~ 2	L/min
冷却水温度	15 ~ 25	15 ~ 25	15 ~ 40	℃
入口温度	室温	室温	15 ~ 35	℃
出口温度	室温	室温	---	℃
射频功率	0	0	700 ~ 1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0 ~ 28.0	MHz
雾化气压力（BP）	0	0	200 ~ 500	kPa
可选气体储气罐压力	0	0		kPa
氩气储气罐压力	500 ~ 700	500 ~ 700	500 ~ 700	kPa
雾化气流量	0	0	0.7 ~ 1.2	L/min
补偿/稀释气体	0	0	0 ~ 1.0	L/min
可选气体	0	0	0 ~ 40	%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0.8 ~ 1.0	L/min
氦气	0	0	3 ~ 5	mL/min
氢气	0	0	4 ~ 6	mL/min
第三种碰撞池气体	0	0	10 ~ 50	%
雾化室温度（L）	室温	室温	2	℃
AVS 泵速	0	0	0 ~ 100	%
阀位置	充样/进样	充样/进样	充样/进样	---
调谐/ 内标阀	调谐/内标	调谐/内标	调谐/内标	---

仪表显示值（7800）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式	单位
IF/BK 真空度	---	0.3 ~ 5	220 ~ 490 （使用前级真空泵时）	Pa
四极杆真空度		1x10^-5 ~ 5x10^-4	7x10^-5~ 1x10^-3	Pa
分子涡轮泵转数	---	95 ~ 100	95 ~ 100	%
冷却水 RF/ WC/IF	0.0	0.0	1 ~ 2	L/min
冷却水温度	15 ~ 25	15 ~ 25	15 ~ 40	℃
入口温度	室温	室温	15 ~ 35	℃
出口温度	室温	室温	---	℃
射频功率	0	0	700 ~ 1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0 ~ 28.0	MHz
雾化气压力（BP）	0	0	200 ~ 500	kPa
可选气体储气罐压力	0	0		kPa
氩气储气罐压力	500 ~ 700	500 ~ 700	500 ~ 700	kPa
雾化气流量	0	0	0.7 ~ 1.2	L/min
补偿/稀释气体	0	0	0 ~ 1.0	L/min
可选气体	0	0	0 ~ 40	%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0.8 ~ 1.0	L/min
氦气	0	0	3 ~ 5	mL/min
氢气	0	0	4 ~ 6	mL/min
第三种碰撞池气体	0	0	10 ~ 50	%
雾化室温度（L）	室温	室温	2	℃
AVS 泵速	0	0	0 ~ 100	%
阀位置	充样/进样	充样/进样	充样/进样	---
调谐/ 内标阀	调谐/内标	调谐/内标	调谐/内标	---

仪表显示值（8900）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式
IF/BK 真空度	---	0.3～5	200～490	Pa
四极杆真空度	---	1x10^-5 ～7x10^-4	1x10^-4 ～2x10^-3	Pa
分子涡轮泵 1 转数	0	80～100	95～100	%
分子涡轮泵 2 转数	0	80～100	95～100	%
冷却水 RF/ WC/IF	0.0	0.0	1～2	L/min
冷却水温度	15～25	15～25	15～40	℃
入口温度	室温	室温	15～35	℃
出口温度	室温	室温	20～50	℃
射频功率	0	0	600～1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0～28.0	Mz
雾化气压力（BP）	0	0	200～300	kPa
可选气体储气罐压力	0	0	10～100	kPa
氩气储气罐压力	700	700	500～700	kPa
雾化气流量	0	0	0.8～1.3	L/min
补偿/稀释气体	0	0	0～1.0	L/min
可选气体	0	0	5～20	%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0.9～1.5	L/min
氦气	0	0	5～8	mL/min
氢气	0	0	4～5, 7～10	mL/min
第三种碰撞池气体	0	0	20～40	%
第四种碰撞池气体	0	0	20～40	%
雾化室温度（L）	室温	室温	2	℃
AVS 泵速	0	0	0 ~ 100	%
阀位置	充样/进样	充样/进样	充样/进样	---
调谐/ 内标阀	调谐/内标	调谐/内标	调谐/内标	---

第三种碰撞池气体：氦的混合气体的含量必须达到 90％或以上，例如：氨气（NH3）或 He 的混合气体，He 的含量必须等于或大于 90％；即使向第三种碰撞池引入非易燃且非腐蚀性的气体，仍然必须加入 90％或更多的氦后进行稀释。

第四种碰撞池气体：仅使用非易燃且非腐蚀性的气体。

关于处理及使用压缩气体（包括氧气、氢气及氨气）时的重要信息和预防措施，请参阅硬件维护手册、氨气安全使用指南、氢气安全使用指南及现场准备工作指南。

仪表显示值（7850）
仪表	一般范围			单位
仪表	关机模式	待机模式	分析模式	单位
IF/BK 真空度	---	0.3 ~ 5	220 ~ 490 （使用前级真空泵时）	Pa
四极杆真空度		1x10^-5 ~ 5x10^-4	7x10^-5~ 1x10^-3	Pa
分子涡轮泵转数	---	95 ~ 100	95 ~ 100	%
冷却水 RF/ WC/IF	0.0	0.0	1 ~ 2	L/min
冷却水温度	15 ~ 25	15 ~ 25	15 ~ 40	℃
入口温度	室温	室温	15 ~ 35	℃
出口温度	室温	室温	---	℃
射频功率	0	0	700 ~ 1600	W
反馈功率	0	0	< 20	W
等离子体频率	---	---	26.0 ~ 28.0	MHz
雾化气压力（BP）	0	0	200 ~ 500	kPa
可选气体储气罐压力	0	0		kPa
氩气储气罐压力	500 ~ 700	500 ~ 700	500 ~ 700	kPa
雾化气流量	0	0	0.7 ~ 1.2	L/min
可选气体	0	0	0 ~ 40	%
等离子体气体	0	0	15	L/min
辅助气体	0	0	0.8 ~ 1.0	L/min
氦气	0	0	3 ~ 5	mL/min
氢气	0	0	4 ~ 6	mL/min
雾化室温度（L）	室温	室温	2	℃
AVS 泵速	0	0	0 ~ 100	%
阀位置	充样/进样	充样/进样	充样/进样	---
调谐/ 内标阀	调谐/内标	调谐/内标	调谐/内标	---
