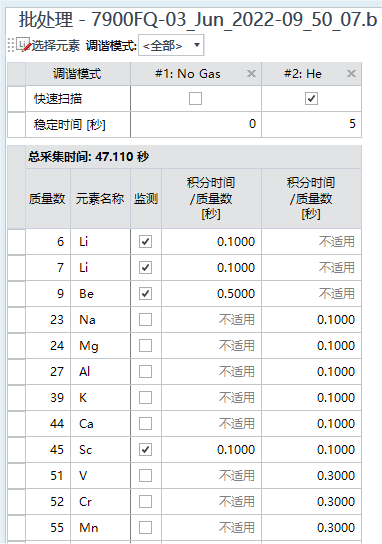

元素选择窗格
对元素选择窗格中可用的指令功能进行说明。
标题栏
工具栏
任务设置工具栏
拖动
，可以移动工具栏。
显示 [选择周期表中的元素]
对话框，设置测定元素和干扰方程。未选择任何元素时，此按钮以粗体红色显示。
执行单纳米粒子分析时显示。显示 [选择
RM 质量数] 对话框，可设置参比物质的元素名称和质量数。
仅显示选中的调谐模式。
子菜单
对右键单击本窗格时显示的子菜单中可执行的指令进行说明。下述以外的指令和工具栏指令具有相同功能，因此请参阅相关说明。
[向下填充]
选择多个单元执行该指令，则最上方单元格的值将被输入选中的所有单元中。
[复制]
将选中的行、列或单元格复制到剪贴板中。
[粘贴]
将复制的内容粘贴到光标位置。
[删除]
删除选中的数据。该命令在选中可以编辑的表的单元格和行时起作用。
[导出表]
显示 [导出表]（整表）对话框，导出整个表。该命令在选中包含表的窗格时起作用。
[导出所选区域]
显示 [导出表]（区域）对话框，导出表内所选中区域的数据。该命令在表中选中一定区域内的单元格时起作用。
[打印采集参数]
打印当前批处理的采集参数。
设置表
设置测定质量数和积分时间。
- 在设置表中，与 Excel 的单元格操作相同，可以拷贝和粘贴单元格的值。
- 选择行的左端，从子菜单中点击 [删除]，即可删除行。显示了所有调谐模式时，将从所有调谐模式中删除所选择的行。如在工具栏的 [调谐模式] 框中筛选了调谐模式，则将仅删除目前显示的调谐模式的行。
- 如在工具栏的 [调谐模式] 框中筛选了调谐模式，则将不显示单元格中显示“N/A”的行。
[调谐模式]
显示所使用的调谐模式。左起按顺序运行，并采集结束后返回最左边的调谐模式。
- 按下左键拖动显示调谐模式名称的单元格，可以更改采集时调谐模式的运行顺序。
- 点击列标题的 [Ｘ]，显示删除确认信息，点击 [确定]，将删除该调谐模式。
- 右键点击列标题，显示以下的子菜单。
[重命名调谐模式]
可更改列标题中显示的调谐模式名称。
[配置调谐模式]
显示 [设置调谐模式] 对话框，可复制和删除调谐模式。
[复制调谐参数]
显示 [复制调谐参数] 对话框。复制调谐参数。
[快速扫描]
选择质谱图模式时显示。
可以高速采集覆盖全部质量数的全谱图，并用于之后的定性分析等。
适用快速扫描的仅有调谐模式一种。一般建议选择不易受干扰影响的 He 模式。
[特定 P/A 因子]
在 [设置] 对话框的 [选项] 类别中，选中 [独立P/A 因子] 时显示。
按各调谐模式进行采集时，如使用自动调整后的 P/A 因子，选中此项。未选中时，将使用在面板窗格的 P/A 因子设置窗格中设置的 P/A 因子。
[稳定时间]
设置调谐条件切换之后，开始采集信号之前的稳定等待时间。在 TRA 模式下，勾选 [设置批处理采集] 对话框的 [调谐模式稳定时间] 后，可设置 [稳定时间]。
在 TRA 模式下，在以下条件下显示信息。
验证的说明 |
条件 |
|||
调谐模式 |
气体模式 |
稳定时间 |
||
7800, 7900, 8900 |
7700, 8800 |
|||
显示稳定时间太短的错误信息。 |
#2 和之后 |
无气体模式 |
< 15 sec |
< 30 sec |
气体模式 |
< 5 sec |
< 10 sec |
||
在 Agilent 7900 中，预计的 H2 模式的调谐稳定时间取决于前一个调谐模式。No gas 模式、H2 模式后没有 He 模式时，稳定时间将变短。
[分辨率]
在 [设置] 对话框的 [选项] 类别中，选中 [半质量数采集] 时显示。可以从 [标准] 和 [窄峰] 中选择。窄峰的质量分辨率是标准分辨率的一半。和 +0.5u 的半峰宽采集结合使用。如果表上 [+0.5u] 的质量数为 1 以上，即被设置为 [窄峰]。
分析模式为 TRA 模式时，不显示。
[扫描类型]
选择扫描类型。
[串接]：进行串接扫描。
[单杆]：进行单杆扫描。
[元素名称] 列
显示元素名称。
[监测] 列
选中测定时程中要在实时显示窗格中显示的质量数。
[质量数] 列
显示测定质量数。
要设置测定质量数，双击单元格。[选择周期表中的元素] 对话框显示，设置待测元素和干扰方程。
[质量数] 列
[扫描类型] 为 [单杆] 时，显示测定质量数。
要设置测定质量数，双击单元格。[选择周期表中的元素] 对话框显示，设置待测元素和干扰方程。
[Q1->Q2] 列
[扫描类型] 为 [串接] 时，显示 Q1 和 Q2 的测定质量数。
要设置测定质量数，双击单元格。显示 [选择周期表中的元素] 对话框，设置测定元素和干扰方程。
在 MassHunter 4.3 或之前较旧的版本中，时间编程 TRA 模式下对质量数有限制，上限为 12。MassHunter 4.4 或以上版本没有这样的限制。
在 TRA 方面，MassHunter 4.4 或以上版本仅对合计采集时间有限制。
错误信息 |
MassHunter 4.4 或更新版本 |
所有点数超出以下范围: 1 <= 所有点数 <= 12 |
已删除 |
总采集时间超出以下范围: 20 sec <= 采集总时间<= 90000 sec |
已删除 |
总采集时间超出以下范围: 1 sec <= 采集总时间 <=90000 sec |
适用 |
将调谐“调谐名称”的采集时间设置为 15s 或更大值。 |
添加 |
[+0.5u] 列
在 [设置] 对话框的 [选项] 类别中，选中 [半质量数采集] 时显示。如果选中，则同时测定在测定质量数中加上 0.5u 的质量数。结合将分辨率设置为窄峰状态来使用。
但是，在 [采集模式] 中选中 [峰形] 时，该功能不能使用。
[积分时间/质量数 [秒]] 列
设置每个质量数的积分时间。对连续多行设置相同值时，从子菜单运行 [向下填充]。
要设置测定质量数，双击单元格。
根据峰型（特别是 3 或 6 时），积分时间将变为输入值的近似值。这是因为计算「每 1 质量的」积分时间时，会计算「峰型每 1 点的」积分时间与峰型的点数的乘积。当峰型为 3 点或 6 点时不能除尽，因此在计算期间进行四舍五入。
[检测器模式] 列
在 [设置] 对话框的 [选项] 类别中，选中 [强制模拟检测器模式] 时显示。检测器模式可以从 [自动] 和 [模拟] 中选择。如果为 [自动]，则脉冲模式和模拟模式自动切换。对于采集相同元素，如果混合采用模拟模式和脉冲模式，则必须调整 P/A 因子。另一方面，如果模拟模式下的采集可以满足需要（例如：浓度较高的情况），则选择 [模拟]。
[采样周期]
在分析模式中选择 TRA 模式时显示。显示数据采集周期。不能输入。
为执行纳米粒子应用，TRA 的最小采样周期从 3 msec 更改为 0.1 msec，采集数据的时间分辨率从 0.5 msec 更改为 0.01 msec。
快速 TRA 采集在采集参数满足以下条件时工作。
- 指定了 1 个质量对
- 积分时间小于 10 ms
从 MassHunter 4.4 或以上版本起支持快速 TRA 模式下的多调谐模式。
要在 Agilent 7800 上使用快速 TRA，必须点击 [激活 ICP-MS MassHunter] 对话框中的 [可选软件] 选项卡中的 [快速 TRA 模式 (7800)] 进行激活。
积分时间 [ms] : t |
禁用 7800 选购件 |
启用 7800 选购件 |
10[ms] < t |
TRA |
TRA |
3[ms] ~ t < 10[ms] |
TRA |
快速 TRA |
0.1[ms] ~ t < 3[ms] |
不支持 |
快速 TRA |
t < 0.1[ms] |
不支持 |
不支持 |
[采集时间]
在分析模式中选择 TRA 模式时显示。输入总采集时间。则采集时间更改为 [采样周期] 值的整数倍值。
欲打开此界面
- 从任务导航栏的 [采集] 组中点击 [元素选择]。
