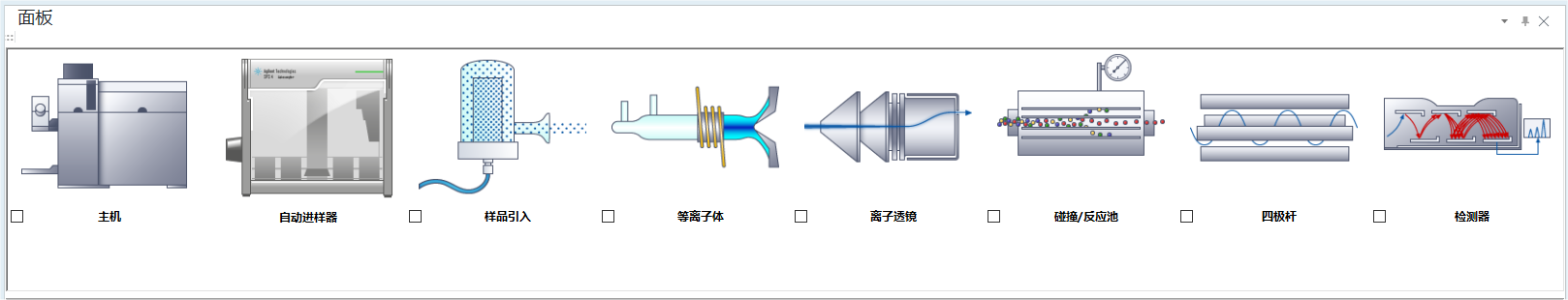

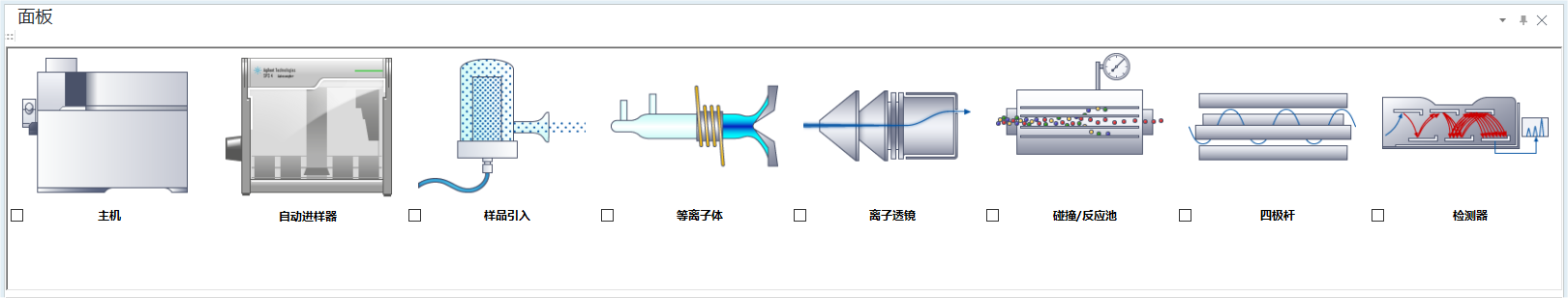

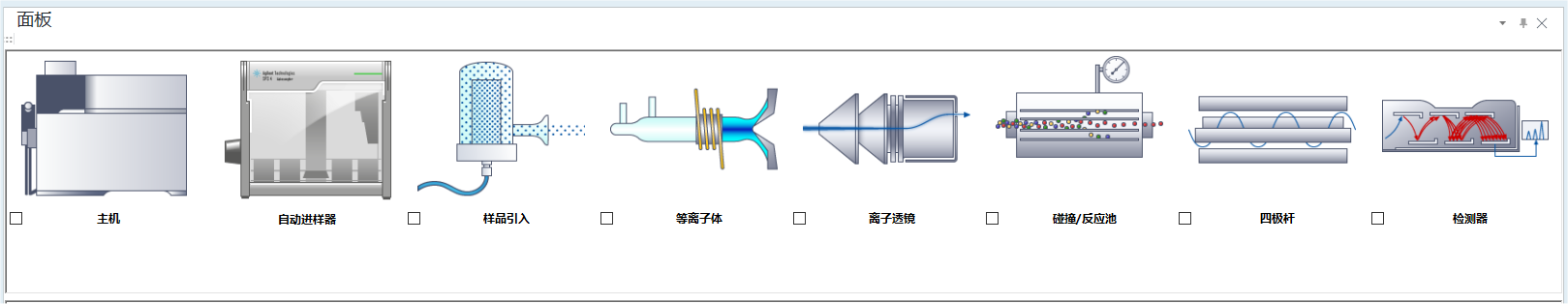

面板窗格
对面板窗格中可用的功能进行说明。
标题栏
主机
子菜单
右键单击插图，显示子菜单。
[属性]
[早期维护反馈]
显示早期维护反馈窗格，如果事先设置维护项目及其周期，则可以设置为根据等离子体点火时间和真空运转时间，提示对应已用时间的维护时间。
[真空]
切换真空泵打开/关闭。
[性能报告]
显示性能报告窗格，并其中显示性能采集的结果、当前仪器状态、调谐参数的值、仪表值等。
[维护日志]
显示维护日志窗格，显示执行维护的操作员名字和维护内容。
[通讯]
[设置通讯] 对话框显示，设置联机/脱机和 IP 地址。
[仪器信息]
[设置仪器信息] 对话框显示，可以确认/输入型号名称。
[调节设置]
在 [设置] 对话框的 [选项] 类别中选择了 [启用增强的稳定模式] 时显示。
显示 [调节设置] 对话框。在本对话框中，可设置在调节中使用的调谐参数。
[外部设备]
将显示 [外部设备连接] 对话框，进行与外部仪器连接时的设置。
ADS 2
在 [样品引入] 中选择 [ADS 2] 时显示。
子菜单
[属性]
[初始化]
通过将进样针送回初始位并将阀门设置为吸收来重置ADS 2。请在启动完成后执行。
[冲洗]
在[设置冲水次数]对话框中输入冲水次数，然后点击[确定]。
清空并重新填充进样针，通过管道输送溶液，冲洗掉任何污染物，并用新鲜的稀释剂和载体填充进样针。
[更换进样针]
在进样针中填充空气。进样针将推动空气进入管道内，并从管道中尽可能去除很多溶液，以便用户可以安全地更换管道或进样针。
[灌注]
执行重置和初始化，然后进入冲洗状态以完成其余工作，以便用户可以恢复中止序列或处于错误状态的 ADS 2。
[显示流路示意图]
显示[流路示意图] 对话框。
以图形方式显示溶液流量以及阀门和进样针位置。
[系统测试]
显示 [ADS 2系统测试配置] 对话框。设置条件并点击[确定]后，将创建用于系统测试的批处理，自动添加到队列中并开始采集。采集完成后，将显示测试结果。
AVS
在 [样品引入] 中选择 [AVS] 时显示。
子菜单
右键点击插图将显示子菜单。
[属性]
[系统测试]
显示 [AVS 系统测试配置] 对话框。设置条件并点击 [确定] 后，将创建用于系统测试的批处理。采集完成后，将显示测试结果。
自动进样器
画面上的词汇“ALS”在 MassHunter 4.4 中已更改为“自动进样器”。
选中了 [设置] 对话框的样品引入的 [使用自动进样器] 时显示。
子菜单
右键单击插图，显示子菜单。
[属性]
显示 [配置自动进样器] 对话框。
[设置通讯]
[设置自动进样器通讯] 对话框显示，设置连接自动进样器通信连接线的 COM 端口。
[设置进样针深度]
在 [自动进样器类型] 中选择 [EXR-8/XLR-860] 时， [配置进样针深度] 对话框显示，可设置进样针深度。
[设置 I-AS 的采样深度]
在 [自动进样器类型] 中选择 [I-AS] 时，[设置 I-AS 的采样深度] 对话框显示，设置采样深度。
[防污染模式]
在 [自动进样器类型] 中选择 [I-AS] 时显示。
选中则变为防污染模式。在防污染模式下，在样品盘上移动进样针时，先将样品盘旋转至固定位置再移动进样针。防止进样针尖部的滴液掉到其他样品瓶中，引起混合污染。在防污染模式下移动进样针的位置，如下表所示，是样品盘内侧有样品最大编号的列。在防污染模式下，置于该列的样品不能测定。
样品盘类型 |
在防污染模式下不能测定的样品瓶位置 |
|---|---|
89 样品盘（类型 A, D, E） |
32，57，77，89 |
53 样品盘（类型 B） |
25，41，53 |
28 样品盘（类型 G） |
22，28 |
18 样品盘（类型 C） |
12，18 |
Agilent LC
在 [样品引入] 中选择 [Agilent LC] 时显示。
在样品引入中设置了 Agilent LC 时，请务必点击 [更新模块]。在更新模块结束之前，无法执行其他任务。
在样品引入中设置 Agilent LC 后，要更改成其他样品引入仪器时，请务必将 APG 远程缆线从本仪器上拆下。
子菜单
[仪器配置]
显示 [仪器配置] 对话框，进行 Agilent LC 相关设置。
[自动配置]
显示 [自动配置] 对话框。
输入 LC 的 IP 地址或者主机名，将其设置反映在 LC 各模块。
[配置设备]
窗格中显示设置表格，可进行 Agilent LC 的详细设置。
设置表
各项目详细内容，请参阅 Agilent LC 产品资料。
[更新模块]
将 Agilent LC 的信息设置至 MassHunter。
在样品引入中设置了 Agilent LC 时，请务必点击该按钮。在更新模块结束之前，无法执行其他任务。
关于连接 LC 时的分析步骤相关信息，请参阅本帮助中参考部分的非标准配置的 LC（cap-LC 除外）分析。
Agilent GC
在 [样品引入] 中选择 [Agilent GC] 时显示。
连接 Agilent GC 前，请执行 ICP-MS MassHunter Workstation 系统光盘内的批处理文件（\G7201D\GCSettings.bat）。
在样品引入中设置了 Agilent GC 时，请务必点击 [更新模块]。在更新模块结束之前，无法执行其他任务。
在样品引入中设置 Agilent GC 后，要更改成其他样品引入仪器时，请务必将 APG 远程缆线从本仪器上拆下。
使用 GC 上的硬件按钮更改了参数后，请执行以下步骤，以便在 ICP-MS MassHunter 上应用新的参数。
关闭 ICP-MS 仪器控制窗口，然后重新打开。
点击面板窗格的 Agilent GC 图标，然后点击 [连接] 选项卡的 [获得GC 配置] 按钮。
点击工具栏的 [更新模块]。
子菜单
[设置]
显示 [仪器配置] 对话框，进行 Agilent GC 相关设置。
[自动配置]
显示 [自动配置] 对话框。
输入 GC 的 IP 地址或者主机名，将其设置反映在 GC 各模块。
[配置设备]
窗格中显示设置表格，可进行 Agilent GC 的详细设置。
设置表
各项目详细内容，请参阅 Agilent GC 的产品资料。
[更新模块]
将 Agilent GC 的信息设置至 MassHunter。
在样品引入中设置了 Agilent GC 时，请务必点击该按钮。在更新模块结束之前，无法执行其他任务。
在样品引入中设置 Agilent GC 后，要更改成其他样品引入仪器时，请务必将 APG 远程缆线从本仪器上拆下。
当使用 GC-ICP-MS 时，GC 功能 [跳至下一个样品] 和 [暂停以进行用户交互] 不可用。
第三方设备
在 [样品引入] 中选择了第三方设备时显示。
在样品引入中设置了第三方设备时，请务必点击 [更新模块]。在更新模块结束之前，无法执行其他任务。
子菜单
[配置设备]
窗格将显示设置表，对第三方设备进行详细设置。
设置表
各项目详细内容，请参阅第三方设备的产品资料。
[更新模块]
将第三方设备的信息设置至 MassHunter。
在样品引入中设置了第三方设备时，请务必点击该按钮。在更新模块结束之前，无法执行其他任务。
样品引入
可以进行样品引入设备相关设置、雾化器检查和炬管位置调整等。
子菜单
右键单击插图，显示子菜单。
[属性]
[雾化器测试]
雾化器测试窗格显示，检查雾化气压力是否在适当范围。但是，雾化器的设置为 [其他] 时，不执行此项。
[后蠕动泵旋转]
如果长时间停止蠕动泵，可能造成泵管损坏。为防止损坏，等离子体熄火后时，可以使蠕动泵间歇运行。
进行泵间歇运行时选中，不进行间歇运行时取消选中。
[SC 冷却]
如果使用第三方的雾化室，而不是 Agilent 的雾化室时，允许使用 Agilent 的蠕动泵等设备。即使未连接 Agilent 的帕尔帖制冷器，如使用本功能，则不会显示错误信息。默认状态为启用。未勾选本框时，不对雾化室进行冷却。
[维护]
显示 [样品引入维护] 对话框，维护样品引入仪器时使用。
[更换样品时的特殊处理]
显示 [设置更换样品时的特殊处理] 对话框，设置自动进样器进样针移动时的特殊动作。
[远程信号设置]
从 [样品引入] 列表选择 [LA] 和 [其他]，则显示该菜单。显示 [远程信号设置] 对话框。
[配置设备]
将显示已安装的外部仪器的设置对话框。
[AVS 配置]
显示 [设置 ISIS 配置] 对话框。将 ISIS 2 用作样品引入设备时，设置泵数和有无阀。
但是，在 MassHunter 5.3 或更高版本中无法选择 [自动稀释]。
等离子体
可以执行等离子体校正或更改等离子体点火模式。
子菜单
右键单击插图，显示子菜单。
[属性]
[炬管位置设置]
炬管位置设置窗格显示，调整炬管的水平/垂直位置。
[等离子体校正]
等离子体校正窗格显示，进行等离子体校正。
该“等离子体校正”在维护/更换炬管和采样锥等时进行。可校正设备引起的灵敏度差异，通过这一操作得到的校正值，用于确定调谐参数值。
下列情况可以执行等离子体校正。
- 离子透镜为 [x 透镜]、雾化器为 [MicroMist] 或者 [Mira Mist] 时
- 离子透镜为 [s 透镜]、雾化器为 [MicroMist] 或者 [Micro Flow (100)] 时
- 离子透镜为 [m 透镜]、雾化器为 [Micro Flow (200)] 时
[待机气体吹扫]
显示气体吹扫设置窗格。为了降低 Si（硅）和 S（硫）的BEC（背景等效浓度），在待机时吹扫氩气管线。
[自动 RF 匹配]
开始自动调整 RF 匹配。
请仅在执行主要的 RF 匹配时（如加入从现有批处理或空白模板创建的批处理时）使用此项。在其他情况下（从预设方法或现有批处理创建批处理），请根据需要在创建批处理时执行 RF 匹配。
请在使用冷等离子体模式和分析有机溶剂、以及更换炬管时实施，调整 RF 匹配。有助于等离子体的稳定亮灯，提高灵敏度。
[等离子体清洁]
在将提取透镜 1（s- 透镜）暴露在等离子体下清洁表面时使用。在待机模式下将截取锥取下后可执行该功能。选择该功能后，等离子体将点火 1 分钟。
等离子体清洁功能是截取锥和透镜冲洗步骤的其中一部分。不建议单独使用。关于冲洗步骤，请咨询 Agilent 的应用工程师。
离子透镜
可以进行离子透镜连接的检查。
子菜单
右键单击插图，显示子菜单。
[属性]
如使用 c-透镜，请设置为 s-透镜。
[维护]
显示离子透镜维护窗格，测试离子透镜的连接有无异常。
碰撞/反应池
可以进行反应气体管线的设置和泄漏检查。
子菜单
右键单击插图，显示子菜单。
[维护]
碰撞/反应池维护窗格显示，可以设置各种气体的流量，进行反应气体管线的吹扫净化和抽真空。
[运行氢气泄漏检查]
H2 气体管线连接时显示。选择则提示 "是否开始氢气停止阀泄漏检查 ?" 信息，点击 [是] 按钮开始阀的泄漏检查。检查结束，则显示 "未发现泄漏。" 或 "发现泄漏。 请检查接线。"。
[运行碰撞池可选气体泄漏检查]
第三种碰撞池气体管线连接时显示。选择则提示"是否开始第三种碰撞池气体停止阀泄漏检查 ?"信息，点击 [是] 按钮开始阀的泄漏检查。检查结束，则显示 "未发现泄漏。" 或 "发现泄漏。 请检查接线。"。
[运行第四种碰撞池气体停止阀泄漏检查]
第四种碰撞池气体管线连接时显示。选择则提示" 是否开始第四种碰撞池气体停止阀泄漏检查 ?" 信息，点击 [是] 按钮开始阀的泄漏检查。检查结束，则显示 " 未发现泄漏。" 或 " 发现泄漏。 请检查接线。"。
四极杆
进行分辨率/质量轴设置的自动调整。

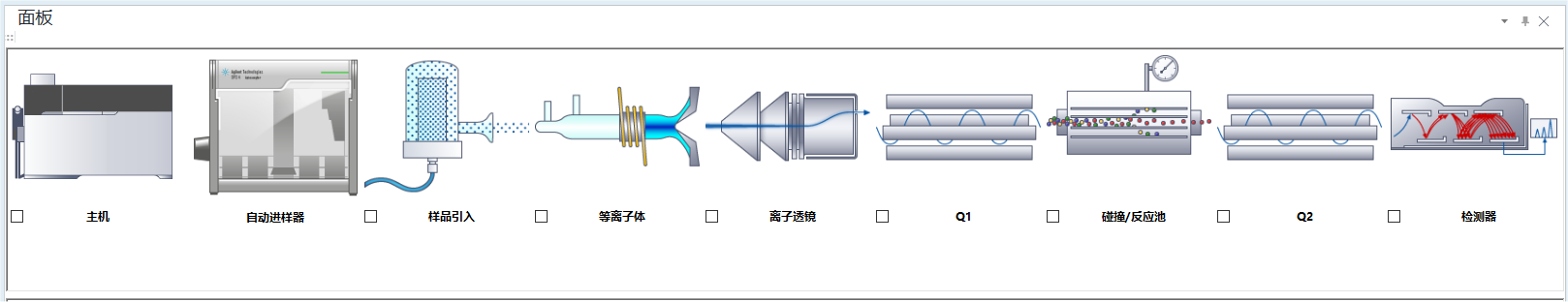

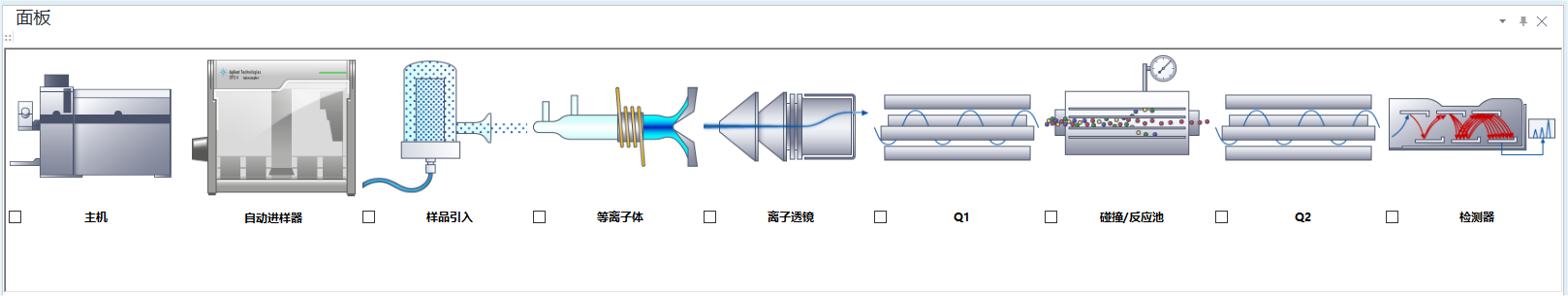

Q1，Q2
自动调谐四极杆的分辨率/质量轴。
“Q1”表示前四极杆，“Q2”表示后四极杆。
子菜单
右键单击插图，显示子菜单。
[属性]
[分辨率/质量轴设置]
分辨率/质量轴设置窗格显示，调整质量增益、质量补偿、轴增益及轴补偿。
检测器
进行检测器相关设置。
子菜单
右键单击插图，显示子菜单。
[属性]
[P/A 因子设置]
P/A 因子设置窗格显示，进行 P/A 因子的自动调整。
[EM 设置]
[死时间校正]
在 [设置] 对话框的 [选项] 类别中选择了 [死时间校正] 时，本菜单变为有效。死时间校正窗格显示，进行死时间校正。
[模拟模式中的自动积分时间设置]
设置为打开时，质谱图采集时的模拟模式中的积分时间将被设置为最小值 100μ 秒。这样可防止检测器长时间对较大的信号进行计数。此外，该功能在一些型号上无法使用。
[禁止的质量数]
[设置禁止质量数] 对话框显示，可以更改测定禁止质量数。一般请不要更改。
欲打开此界面
- 从任务导航栏的 [硬件] 组中点击 [面板]。
