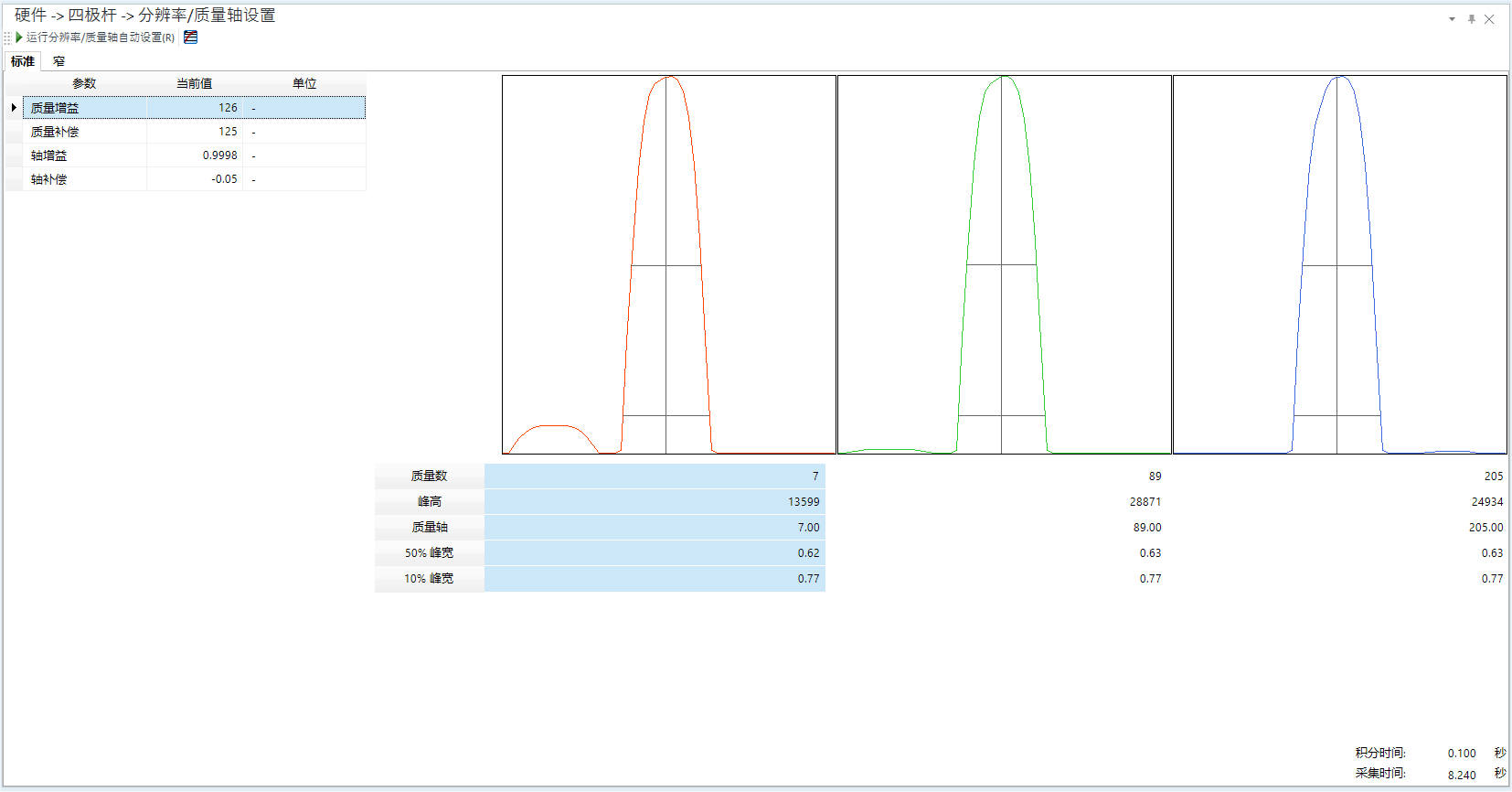

分辨率/质量轴设置窗格
对分辨率/质量轴设置窗格中可用的功能进行说明。
工具栏
任务设置工具栏
拖动
，可以移动工具栏。
开始分辨率/质量轴自动设置和高质量数校正。该项目仅在连接了 N8421A / N8403A 型号的仪器且未安装锁定解除键时显示。
信号稳定之后，开始分辨率/质量轴的自动设置。设置结束，在表的
[当前值] 列中显示测定值。
切换对数和线性刻度。
设置表
在 [设置] 对话框的 [选项] 类别中选中 [半质量数采集] 时，显示 [标准] 选项卡和 [窄峰] 选项卡，可以分别以 2 种模式采集信号。如未选中，则仅可测定 1 种模式。
关于质量增益、质量补偿、轴增益、轴补偿，显示测定值。
[参数] 列
显示参数。关于各参数，请参阅调谐模式窗格 的 [Q2] 表[四极杆] 表。
[当前值] 列
显示测定值。
[单位] 列
显示单位。
峰图表
在 3 个图表区域，显示各测定质量数中的质谱图峰。
[质量数]
显示 3 种测定质量数。
[Q1] 列、[Q2] 列
显示 [Q1] 或 [Q2] 的3 种测定质量数。
[峰高]
对各测定质量数，显示峰高计数。
[质量轴]
对各测定质量数显示峰位置的质量值（质量轴）。
[50%峰宽]
对各测定质量数，显示峰高 50％ 处的峰宽。
[10%峰宽]
对各测定质量数，显示峰高 10％ 处的峰宽。
[积分时间]
显示每个测定点的积分时间。
[采集时间]
显示数据采集所需合计时间。
子菜单
对右键单击本窗格时显示的子菜单中可执行的指令进行说明。下述以外的指令和工具栏指令具有相同功能，因此请参阅相关说明。
[导出表]
显示 [导出表]（整表）对话框，导出整个表。该命令在选中包含表的窗格时起作用。
[导出图形]
显示 [导出图形] 对话框，导出图像数据。
[打印]
显示 [打印] 对话框，打印选中窗格的内容。。
