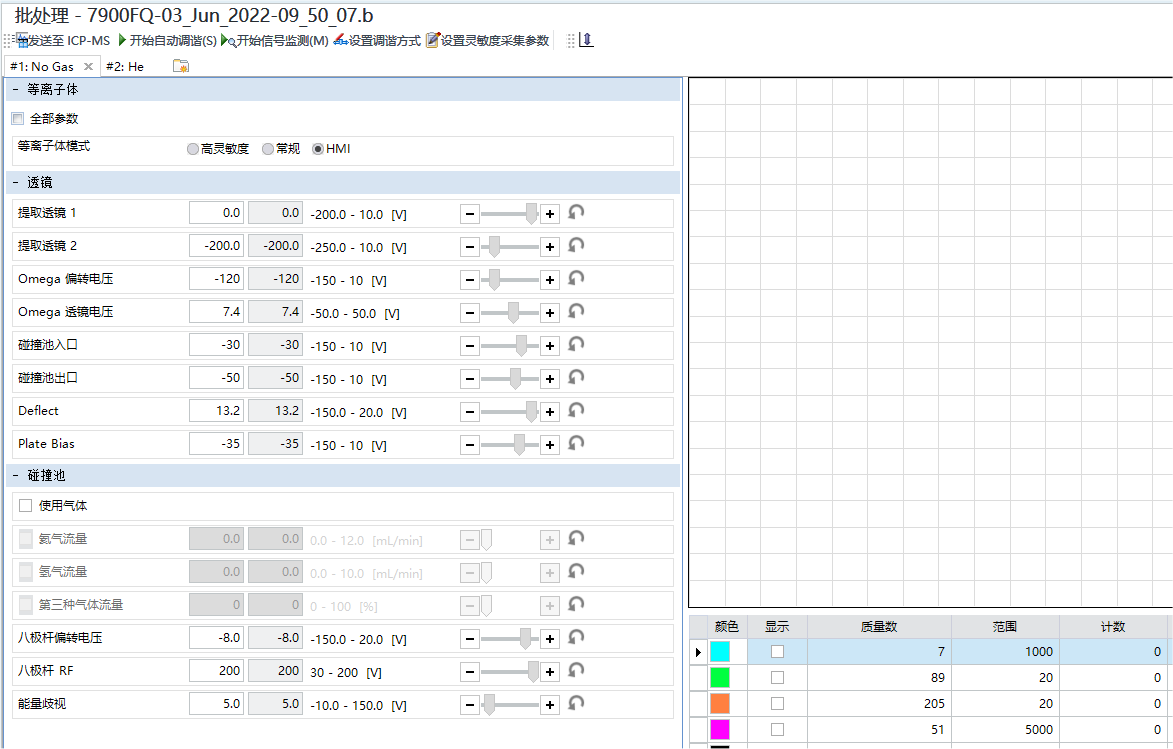

调谐模式窗格

对调谐模式窗格中可用的指令功能进行说明。


进行调谐设置，开始调谐。

根据单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框，[调谐方式] 中的选择的模式，功能和显示项目有所不同。

工具栏

任务设置工具栏



ResponseFactorCalibrationIcon.png 打开了单粒子分析的批处理时显示。显示 [响应因子校正] 对话框。测定单粒子分析时所需的响应因子。

SendToICPicon_MS.pngSendTuneIcon_QQQ.png 将当前显示的调谐参数发送至 ICP-MSICP-QQQ。

StartAutoTuneIcon.png 开始自动调谐。根据在点击

根据所选择的调谐方法，运行方式会有所不同。

选择 [自动调谐] 时

[开始自动调谐] 对话框显示，选择是在所有调谐模式进行调谐还是在仅选中调谐模式进行调谐，然后开始自动调谐。

选择 [自定义调谐] 时

[开始半自动调谐] 对话框显示，选择是在所有调谐模式进行调谐还是在仅选中调谐模式进行调谐，然后开始半自动调谐。

StartSignalMoitorIcon.png 开始当前选中的调谐模式的信号监测。

开始信号监测时，图标变为 StopSignalMonitorIcon.png，点击即可中止信号监测。

StartTimingMonitor.png 使用 [不连续采样] (AVS) 或 [自动稀释] (ADS 2) 时显示此按钮。如果使用 AVS，将显示 [AVS 定时监测配置] 对话框。 如果使用 ADS 2，将显示 [ADS 2 定时监测配置] 对话框。

配置完成后，您可以启动定时监测，以便优化样品引入窗格中的参数。

StopTimingMonitor.png 停止正在运行的定时监测。

ConfigureTuneWayIcon.png 显示 [设置调谐方式] 对话框。

SetAcqPrametersForSensitivityIcon.png 设置测定质量数。

显示 [设置手动灵敏度调谐的采集参数] 对话框。

SetAcqPrametersForReso_Axis.png 选择了 [分辨率/质量轴] 选项卡时会显示该按钮。

显示 [设置分辨率/质量轴的采集参数] 对话框，设置采集质量数和积分时间。

显示工具栏


YaxisIcon.png 自动调整实时显示图的 Y 轴刻度。

LogIcon.png 切换实时显示图的对数和线性刻度调整。

调谐模式选项卡


要切换调谐模式时点击。

选项卡按钮有如下功能。





子菜单

对右键单击本选项卡时显示的子菜单中可执行的指令进行说明。下述以外的指令，和工具栏指令具有相同功能，因此请参阅相应指令。

[调谐]

[设置调谐方式]

[设置调谐方式] 对话框显示，选择调谐方法。

[设置调谐检查标准]

[设置调谐检查标准] 对话框显示，设置调谐的检查标准。

[重命名调谐模式]

更改调谐模式选项卡上显示的名称。双击调谐模式选项卡也可以更改名称。

[配置调谐模式]

[设置调谐模式] 对话框显示，进行调谐模式的复制和删除。

[复制调谐参数]

显示 [复制调谐参数] 对话框。复制调谐参数。

[自动调谐参数]

显示 [设置自动调谐的采集参数] 对话框。

设置自动调谐和自定义调谐中透镜自动调谐时的采集参数。

[设置灵敏度采集参数]

显示 [设置手动灵敏度调谐的采集参数] 对话框。

对各调谐模式设置自定义调谐、或者信号监测时的灵敏度采集参数。

[设置分辨率/质量轴的采集参数]

选中 [分辨率/质量轴] 选项卡时，显示菜单。

[设置分辨率/质量轴的采集参数] 对话框显示，设置测定质量数和积分时间。

[保存批处理通用参数]

自定义调谐时可以选择。显示 [设置批处理通用参数] 对话框。在批处理内各调谐模式间可以指定通用调谐参数。

[显示/隐藏调谐参数]

自定义调谐时可以选择。显示 [显示/隐藏调谐参数] 对话框。自定义调谐和信号监测时，可以对各调谐模式指定所显示的调谐参数。

[报告]

[生成调谐报告]

[生成调谐报告] 对话框显示，可以生成调谐报告。

[显示上一个调谐报告]

显示上一个调谐报告。

[打印当前信号]

将显示实时显示表中的信号、计数表、调谐参数、调谐模式名称等。该报告可以从报告设计器中打印。

当前的信号报告的报告模板保存在以下路径。

C:\Program Files\Agilent\ICPMH\Report\CRE\zh-CN\CurrentSignal.tune.acrt

[显示]

[自动调整-Y]

自动调整实时显示图的 Y 轴刻度。

[AVS]

使用 AVS 时运行。

[手动操作]

[手动操作] 对话框显示，手动操作 AVS。

[运行预运行程序]

开始 AVS 预运行程序。

[运行开始运行程序]

开始 AVS 启动运行程序。

[运行后运行程序]

开始 AVS 运行后程序。

[停止程序]

停止 AVS 程序。

[ADS 2]

使用 ADS 2 的自动稀释功能时有效。

[运行 ADS 2 稀释程序]

显示 [ADS 2 稀释程序配置] 对话框。设置自动稀释因子和数据采集时间，点击[开始]后将启动稀释程序。

[停止 ADS 2 稀释程序]

停止稀释程序。

[重复分辨率/质量轴]

选中 [分辨率/质量轴] 选项卡时，显示菜单。

如果选中该菜单，则点击工具栏的 StartSignalMoitorIcon.png 时，开始分辨率/质量轴测定，点击 StopSignalMonitorIcon.png 前反复进行。

[高级] 菜单

[检查离轴背景]

[检查随机噪音]

开始检查背景的采集。

再次点击该菜单，采集停止。实时数据显示在右侧的实时显示图中。

[碰撞池气体流量优化]

在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中，选中 [自定义调谐] 或者 [信号监测] 时可以操作。梯度增加碰撞池气体流量，根据空白溶液和标准溶液的信号强度，求出背景相应浓度，进而确定适当的碰撞池气体流量。

[碰撞池气体流量优化设置] 对话框显示，输入气体流量的最大值、最小值，进行数据采集。

[采集全谱图]

可用于故障诊断，在 2～260u（禁止的质量数以外）的范围内，进行全谱图采集。采集参数为每质量数 1 点、积分时间 0.1 秒/点、重复 3 次进行测定。采集的数据显示在实时显示图中，保存在当前批处理中。

[前级/产物离子扫描]

在串接模式下显示。显示 [前级/产物离子扫描] 对话框，可执行前级/产物离子扫描。

[采集灵敏度 - 氧化物峰状图]

氧化物比峰状图采集可用于故障诊断。采集的数据不被显示，但会保存在批处理文件夹中，支持工程师将此用于检查仪器。

[自动 RF 匹配]

开始自动调整 RF 匹配。



当使用冷等离子体模式，分析有机溶剂或更换炬管时执行 RF 匹配。这将有助于等离子体稳定点火，增强灵敏度。



[清除图表]

清除调谐界面中当前显示的信号。重新计算平均计数和 RSD 等时使用。

[导出图形]

[导出图形] 对话框显示，导出图像数据。选中包含图形的窗格时运行。

[打印]

[打印] 对话框显示，打印选中窗格的内容。

[扫描类型] 表

从 [扫描类型] 列表选择扫描类型。

[单杆]：进行单杆扫描。

[串接]：进行串接扫描。



此处选择的扫描类型仅适用于灵度调谐时。测定样品时，用 [采集参数] 选项卡中设置的扫描类型进行测定。



[等离子体] 表

下列项目，在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中，选中 [自定义调谐] 或者 [信号监测] 时可以操作。

[全部参数]

如果选中，则显示所有等离子体参数。

在文本框中输入数值，或者拖动滚动条，都可以设置值。restore.png，返回上次的值。

自定义调谐或进行信号监测时不能修改。

[等离子体模式]

选择等离子体模式。自定义调谐或进行信号监测时不能修改。

仅在雾化器和透镜的组合有效时，可以更改等离子体模式。下表是执行了 [开始] 选项卡的 [批处理] 组中 [验证] 后的结果。

雾化器

x 透镜

s 透镜

m 透镜

MicroMist

有效

有效

错误

Mira Mist

有效

错误

错误

MicroFlow (200)

错误

有效

有效

MicroFlow (20-50)

错误

警告

错误

其他

警告

警告

警告

使用 x 透镜时，一般选择 [常规]。固体总溶解度为 0.2% 以上时选择 [HMI]。若类似纯水，无基体影响，重视灵敏度进行采集时，选择 [高灵敏度]。

在 [设置] 对话框的 [选项] 类别中，勾选 [HMI 气溶胶稀释模式]，选中 [HMI] 时，可从 HMI-4/HMI-8/HMI-25 的 3 段中选择稀释设置。

在 [设置] 对话框的 [选项] 类别中，勾选 [HMI 气溶胶稀释模式]，选中 [HMI] 时，可从 HMI-4/HMI-8/HMI-25/HMI-50/HMI-100 的 5 段中选择稀释设置。

使用 s 透镜时，显示 [热] 和 [冷]。

使用 m 透镜时，将选择 [热]。



选择各等离子体模式时的参数值如下所示。在将调谐方法设置为自定义调谐和信号监测并选中 [全部参数] 时，可以确认各值。

等离子体模式

x-透镜

s-透镜

高灵敏度

常规

HMI-8

热

冷

RF 功率（W）

1550

1550

1600

1500

600

采样深度（mm）

8.0

10.0

10.0

8.0

18.0

雾化气（L/min）

1.05

1.05

0.35

0.7

0.7

蠕动泵（rps）

0.1

0.1

0.1

0.1

0.1

雾化室温度（℃）

2

2

2

2

2

补偿气（L/min）

0.0

0.0

0.0

0.5

0.8

稀释气体（L/min）

-

-

0.6

-

-

等离子体模式

x-透镜

s-透镜

高灵敏度

常规

HMI-8

热

冷

RF 功率（W）

1550

1550

1600

1500

600

采样深度（mm）

8.0

10.0

10.0

8.0

18.0

雾化气（L/min）

1.05

1.05

0.35

0.7

0.7

蠕动泵（rps）

0.1

0.1

0.1

0.1

0.1

雾化室温度（℃）

2

2

2

2

2

补偿气（L/min）

0.0

0.0

0.0

0.5

0.75

稀释气体（L/min）

-

-

0.6

-

-

等离子体模式

x-透镜

s-透镜

m-透镜

高灵敏度

常规

HMI-8

热

冷

热

RF 功率（W）

1550

1550

1600

1500

600

1500

采样深度（mm）

8.0

10.0

10.0

8.0

18.0

8.0

雾化气（L/min）

1.05

1.05

0.35

0.7

0.7

0.7

蠕动泵（rps）

0.1

0.1

0.1

0.1

0.1

0.1

雾化室温度（℃）

2

2

2

2

2

2

补偿气（L/min）

0.0

0.0

0.0

0.5

0.75

0.5

稀释气体（L/min）

-

-

0.6

-

-

-



[RF 功率]

设置感应线圈的射频功率。RF 功率高则灵敏度提高，而氧化物离子和双电荷离子减少。如果 RF 功率过高，则低质量数的灵敏度降低。

[RF 匹配]

调整感应线圈的反馈功率。在这里可以手动调整RF 匹配，但如果使用自动 RF 匹配会更加方便。

[采样深度]

设置感应线圈边缘和采样锥尖之间的距离。距离越短灵敏度越高，氧化物离子水平也上升。

[雾化气]

雾化气（载气）流量影响样品的雾化效率（自吸时对样品提升量也有影响）。

[可选气体]

如添加可选气体管线，则可以导入除氩外的其他种类的气体（例:测定有机溶剂时，可导入氧气等）。

[蠕动泵]

设置用于提升样品和从雾化室排出废液的蠕动泵的泵速。灵敏度、信号稳定性、氧化物离子和双电荷离子的生成。提高转速灵敏度会上升，但如果转速提高过度，则氧化物离子和双电荷离子增加，灵敏度降低。

[雾化室温度]

设置雾化室的温度。降低雾化室的温度，则样品蒸气压降低，水分被去除，氧化物离子水平降低。

[气体开关]

选择 [补偿气]，则在下行中显示 [补偿气] 项目，选择 [稀释气体]，则显示 [稀释气体] 项目。

[补偿气] 或者 [稀释气体]

调整导入雾化室中混合的补偿气或稀释气体的流量。在脱机状态可以显示/设置该参数。

[等离子体气体]

调整等离子体气体的流量。

[辅助气体]

调整辅助气体的流量。

[透镜] 表

下列项目，在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中，选中 [自定义调谐] 或者 [信号监测] 时可以操作。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[提取透镜 1]

从等离子体中提取离子，使其向聚焦透镜加速。进行调整，使所有质量数都得到充分的灵敏度。是日常最频繁调整的透镜。

一般从 0 V 到 +几 V 附近范围内调整。对于低质量元素通过低电压得到最大灵敏度，对于高质量元素通过高电压得到最大灵敏度，请选择适当电压。以 -100V 左右的电压也能得到高灵敏度，而在碰撞池气体模式下，分子离子峰背景有升高倾向。

[提取透镜 2]

从等离子体中提取的离子束在此处聚焦，低质量数在低电压下将获得高灵敏度。

[Omega 偏转电压]

设置 Omega 偏转透镜的电位。负值电压降低灵敏度上升，背景也随之升高。

[Omega 透镜电压]

使离子和中性粒子分离，仅将离子有效导入碰撞池中。进行调整，使所有质量数都得到充分的灵敏度。

[Q1 入口]

使离子聚焦于 Q1 预过滤器中的一种透镜。在 0V 附近可得到充分的灵敏度，但在分子离子峰背景较高时，调整为略低于该值的电压（-10V 到-5V）。

[Q1 出口]

使来自 Q1 极杆的离子聚焦于反应池的一种透镜。进行调整，使所有质量数都能获取充分的灵敏度。

[碰撞池聚焦]

通过反应池最前面的透镜使离子聚焦于八极杆的一种透镜。进行调整，使所有质量数都能获取充分的灵敏度。

[碰撞池入口]

进行调整，使所有质量数都得到充分的灵敏度。另外，需要设置为低于八极杆偏转电压的电压。

[碰撞池出口]

进行调整，使所有质量数都得到充分的灵敏度。八极杆偏转电压改变，出口电压也随之相应改变。

[Deflect]

使离子束从八极向四极杆偏转，降低背景。

[Plate Bias]

使离子束重新聚焦。

[Q1] 表

以下项目在调谐方法为 [自定义调谐] 时可进行操作。

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

*[Q1 质量增益]

调整 Q1 的分辨率（峰宽）。增大该值，则峰宽变窄。高质量数元素的质量数变大。

*[Q1 质量补偿]

调整 Q1 的分辨率（峰宽）。增大该值，则峰宽变窄。全部质量范围内的质量数变大。

*[Q1 轴增益]

调整 Q1 的峰值与质量轴之间的位置关系。如果增大该值，则高质量数元素的质量数变大。

*[Q1 轴补偿]

调整 Q1 的峰值与质量轴之间的位置关系。如果增大该值，则全部质量范围内的质量数变大。

[Q1 偏转电压]

调整离子通过 Q1 时的速度。

[Q1 预过滤偏转电压]

调整 RF 电压，以调整离子向 Q1 入射的条件。

[Q1 后过滤偏转电压]

调整 RF 电压，以调整离子对 Q1 出口的透过率。

[Q1 离子向导] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[扫描线斜率因子]

进行单杆扫描时或 Q2 的分辨率/质量轴调谐时，Q1 在离子向导模式下运行。离子向导模式是指在降低分辨率的情况下运行四极杆的模式。

扫描线斜率因子针对 Q1 设定与串接扫描时的扫描线斜率（SLS=1）相对应的离子向导模式时的扫描线斜率。



在单粒子分析模式下执行单杆扫描时，[扫描线斜率因子] 将如下进行动作。



[扫描线增益因子]

进行单杆扫描时或 Q2 的分辨率/质量轴调谐时，Q1 在离子向导模式下运行。离子向导模式是指在降低分辨率的情况下运行四极杆的模式。

扫描线增益因子针对 Q1 设定与串接扫描时的 RF 电压（SLG=1）相对应的离子向导模式时的电压。

[Q2 离子向导] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击

restore.png，返回上次保存的值。

[扫描线斜率因子]

进行 Q1 的分辨率/质量轴调谐时，Q2 在离子向导模式下运行。离子向导模式是指在降低分辨率的情况下运行四极杆的模式。

扫描线斜率因子针对 Q2 设定与串接扫描时的扫描线斜率（SLS=1）相对应的离子向导模式时的扫描线斜率。

[扫描线增益因子]

进行 Q1 的分辨率/质量轴调谐时，Q2 在离子向导模式下运行。离子向导模式是指在降低分辨率的情况下运行四极杆的模式。

扫描线增益因子针对 Q2 设定与串接扫描时的 RF 电压（SLG=1）相对应的离子向导模式时的 RF 电压。

[碰撞池] 表

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[使用气体]

选中即可调整气流量。

[氦气流量]

调整用作反应气体的氦（He）气流量。He 气体流量越高，样品的灵敏度和背景强度越降低。调整流量使背景充分降低，并得到所需程度的灵敏度。

[氢气流量]

调整用作反应气体的 H2 流量。H2 气体流量越高，样品的灵敏度和背景强度越降低。调整流量使背景充分降低，并得到所需程度的灵敏度。

[第三种气体流量]

对于7700x8800，反应气体除 He 气和 H2 气外，可通过添加可选气体管线引入其他种类的气体。

[第四种气体流量]

除了 He 气、H2 气、第三种碰撞池气体，还可引入其他种类的气体。



第三种碰撞池气体： 氦的混合气体的含量必须达到 90％或以上，例如： 氨气（NH3）或 He 的混合气体，He 的含量必须等于或大于 90％；即使向第三种碰撞池引入非易燃且非腐蚀性的气体，仍然必须加入 90％或更多的氦后进行稀释。

第四种碰撞池气体： 仅使用非易燃且非腐蚀性的气体。

关于处理及使用压缩气体（包括氧气、氢气及氨气）时的重要信息和预防措施，请参阅硬件维护手册、氨气安全使用指南、氢气安全使用指南及现场准备工作指南。



[八极杆偏转电压]

八极杆电位。和能量歧视有密切关系。进行调整，使所有质量数都得到充分的灵敏度。在无气体模式、碰撞池模式下，最佳值各不相同。

[轴向加速]

碰撞池的轴向加速电位。该参数的设置值和八极杆偏转电压値的合计电压将被施加至八极杆的后方。

[八极杆 RF]

进行调整，使所有质量数都得到充分的灵敏度。对低质量元素用低电压，对高质量元素用高电压获得最大灵敏度。

[能量歧视]

八极杆偏转电压和八极杆偏转电压的电位差。

八极杆偏转电压＝八极杆偏转电压 + 能量歧视电压

根据这一值，八极杆偏转电压被自动设置 。降低能量歧视电压值，则离子对 四极杆的透过量增加，从而灵敏度提高，但是干扰离子等背景也提高。

[Q2] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击

restore.png，返回上次保存的值。

[Q2 质量增益]

调整分辨率（峰宽）。增大该值，高质量数峰宽变窄。

[Q2 质量补偿]

调整分辨率（峰宽）。增大该值，则所有质量数峰宽变窄。

[Q2 轴增益]

影响质量轴。如果增大该值，则高质量数元素的质量数变大。

[Q2 轴补偿]

影响质量轴。如果增大该值，则所有元素的质量数变大。

[Q2 偏转电压]

这一值是通过能量歧视值被自动设置，因此在这里不能输入。控制离子通过四极杆时的速度。

[炬管位置] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[炬管水平位置]

调整炬管位置。炬管水平位置和垂直位置的参数分别控制炬管相对于界面的水平及垂直方向移动，如果更改采样深度，则需要调整炬管水平/垂直方向的位置。如果使炬管位置急剧变化，有可能导致等离子体熄灭，所以使用滚动条方向键进行调整。

[炬管垂直位置]

调整炬管位置。炬管水平位置和垂直位置的参数分别控制炬管相对于界面的水平及垂直方向移动，使灵敏度达到最大。如果更改采样深度，则需要调整炬管水平/垂直方向的位置。如果使炬管位置急剧变化，有可能导致等离子体熄灭，所以使用滚动条方向键进行调整。

[四极杆] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[质量增益]

调整分辨率（峰宽）。增大该值，高质量数峰宽变窄。

[质量补偿]

调整分辨率（峰宽）。增大该值，则所有质量数峰宽变窄。

[轴增益]

影响质量轴。如果增大该值，则高质量数元素的质量数变大。

[轴补偿]

影响质量轴。如果增大该值，则所有元素的质量数变大。

[八极杆偏转电压]

这一值是通过能量歧视值被自动设置，因此在这里不能输入。控制离子通过四极杆时的速度。

[EM] 表

另外，由于本项中带有 * 标记项是硬件设置相关项，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

本仪器使用电子倍增器（EM）作为检测器。检测器有 2 个运行模式，通过自动选择最佳模式，可以测定从亚 ppt 级到几百 ppm 级的大范围浓度的样品。开始数据采集时，低浓度区域以脉冲模式、高浓度区域以模拟模式自动进行测定。并且如果信号过高，则为了保护检测器，其质量数自动跳过。

[质量歧视]

该参数可自动去除低于阈值的响应信号，消除电噪音。若该值过低，噪音不能有效消除，若该值过高，则不仅噪音信号降低，灵敏度也会降低。

[模拟 HV]

测定从约 1 Mcps 到约 4Gcps 相应信号时自动选择。使用标准炬管时，可测定几百 ppb 到几百 ppm 的范围的样品。

[脉冲 HV]

测定约 1 Mcps 以下的信号时自动选择。使用标准炬管时，可测定亚 ppt 级到几十 ppb 的范围的样品。

[等待时间补偿] 表

以下项目在调谐方法为 [自定义调谐] 时可进行操作。

在文本框中输入数值，或者拖动滚动条，都可以设置值。点击 restore.png，返回上次保存的值。

[等待时间补偿]

扫描时，设定从测定当前质量数至测定下个质量数的等待时间。通常设定为 0ms，但在使用反应气体进行串接测定时可能需要调整。

实时显示图

图表的纵轴表示计数，横轴分辨率设置为 200 点。单击 StartSignalMoitorIcon.png 开始采集，则显示信号，单击 StopSignalMonitorIcon.png 则停止显示。

下列选项卡，一般不被显示。在单击 [设置调谐方式] 显示的 [设置调谐方式] 对话框中选择 [自定义调谐] 和 [重置所有硬件设置] 时，或者选择 [信号监测] 和 [显示所有硬件设置] 时显示。

[灵敏度] 选项卡

用于灵敏度的手动调谐。

[分辨率/质量轴] 选项卡

用于分辨率/质量轴的手动调谐。

在 3 个图表区域，显示每个测定质量数的质谱峰。

实时显示表

[灵敏度] 选项卡的实时显示表中，显示下列项目。

[通道] 列

显示通道号。

点击调谐工具栏的

SetAcqPrametersForSensitivityIcon.png后，在所显示的 [设置手动灵敏度调谐的采集参数] 对话框中显示已设置的通道号。

[颜色] 列

选择图表上显示的线条颜色。

[显示] 列

设置是否显示图表中各质量数的计数值。如果选中，则图表显示测定值。

[质量数] 列

在 [扫描类型] 中选中 [单杆] 时显示。

显示正在测定的质量数或比率。

显示的质量数，可通过点击调谐工具栏的 SetAcqPrametersForSensitivityIcon.png 显示的 [设置手动灵敏度调谐的采集参数] 对话框进行设置。

[Q1] 列、[Q2] 列

在 [扫描类型] 中选中 [串接] 时显示。

显示正在测定的 Q1 和 Q2 的质量数或比率。

点击协调工具栏的

SetAcqPrametersForSensitivityIcon.png后，在所显示的 [设置手动灵敏度调谐的采集参数] 对话框中设置要显示的质量数。

[范围] 列

设置 Y 轴的范围。

[计数] 列

显示最新的计数值。

[平均计数] 列

显示最新 200 测定点计数值的平均值。

[RSD%] 列

显示所有测定点上计数值的 RSD（变动系数或者相对标准偏差）。RSD 是表示测定结果精密度的值，通过下列公式获得。

RSD＝（标准偏差／平均值）÷100

在 [分辨率/质量轴] 选项卡的实时显示图中显示下列项目。

[质量数] 行

[Q1] 行、[Q2] 行

在 [MS 调谐] 中选中 [Q1 调谐] 时，显示 [Q1] 行。

在 [MS 调谐] 中选中 [Q2 调谐] 时，显示 [Q2] 行。

在 [MS 调谐] 中选中 [串接检查] 时，显示 [Q1] 行和 [Q2] 行。

显示 3 种测定质量数。显示的质量数，通过点击调谐工具栏的 SetAcqPrametersForReso_Axis.png 后显示的 [设置分辨率/质量轴的采集参数] 对话框进行设置。

[显示] 行

设置是否在图表中显示各质量数的计数值。如果选中，则图表显示测定值。

[峰高] 行

对各测定质量数，显示峰高计数。

[轴] 行

对各测定质量数显示峰位置的质量值（质量轴）。

[50% 峰宽] 行

对各测定质量数，显示峰高 50％ 处的峰宽。

[10% 峰宽] 行

对各测定质量数，显示峰高 10％ 处的峰宽。

[积分时间]

显示每 个测定点的积分时间。

[采集时间]

显示数据采集所需合计时间。

欲打开此界面
