质谱图窗格的操作

对质谱图窗格的操作进行说明。关于各窗格通用功能，请参阅「窗格的通用操作」。

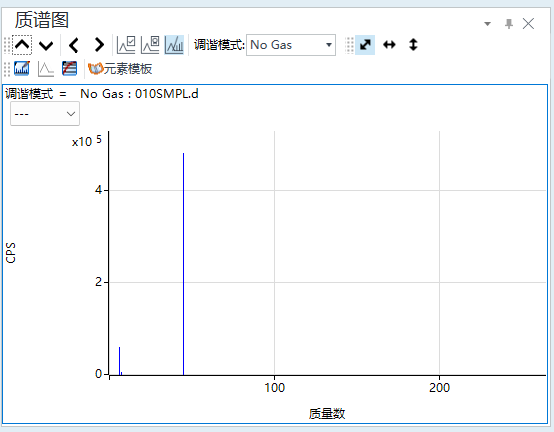

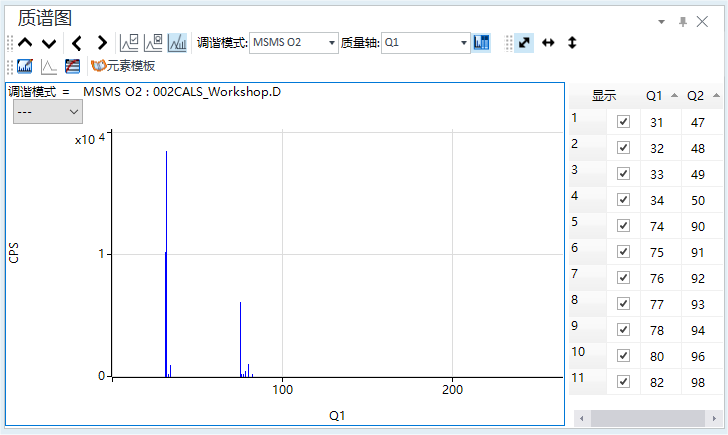

质谱图窗格

质谱图的显示

质谱图窗格在读入分析模式被设置为「质谱图」的数据时显示。在批处理表中选中样品的质谱显示在质谱图窗格中。X 轴为质量数，Y 轴为计数或 CPS 数。

点击质谱图窗格工具栏中的下列图标，在质谱图窗格中切换数据。

显示 PreviousSample.png 上一个的样品质谱图。

显示 NextSample.png 下一个的样品质谱图。



如果质谱图窗格未显示，从 [视图] 选项卡的 [显示] 组中点击 [窗格]。并请确认工具栏的 Spectrum_ChromatoIcon.png 突出显示。如未突出显示，请点击 Spectrum_ChromatoIcon.png。



质谱辅助表

在质谱图窗格中仅显示 [显示] 列中选中的质量数的峰。

工具栏的功能

关于工具栏的功能，请参阅「质谱图窗格」。

更改比例尺

可以更改 X 轴/Y 轴的比例尺。操作方法，请参阅「图表的通用操作」的「更改比例尺」。

平行移动轴

可以平行移动 X 轴/Y 轴。操作方法，请参阅「图表的通用操作」的「平行移动轴」。

指定范围部分扩大

可以扩大显示质谱图的指定范围。操作方法，请参阅「图表的通用操作」的「选定区域扩大」。

更改显示类型

可以通过子菜单来更改质谱图的显示类型。

[计数显示模式]：切换显示/隐藏工具提示显示中的计数值。

[三行显示]：切换一层显示和三层显示。

[线显示]：切换显示/隐藏各峰顶点的连接。

[对数调整]：切换对数和线性刻度。

[计数/CPS]：切换计数显示和 CPS 显示。

添加注释

可以在质谱图中添加注释。

添加注释

按照下列步骤添加注释。

  1. 在质谱图窗格上单击右键，从显示的子菜单中选择 [注释]－[添加/删除注释]。

    突出显示图标，光标变为 image271.jpg。

  2. 在要添加注释的位置单击。

    [添加注释] 对话框显示。

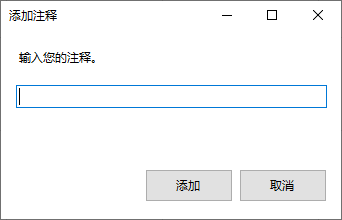

    [添加注释] 对话框

  3. 输入要写的字符串。
  4. 点击 [添加]。

    输入的字符串被写入质谱图上的指定位置。

  5. 完成后，再次从子菜单中选择 [注释]－[添加/删除注释]。



要将注释保存至批处理表时，从子菜单中选择 [注释]－[在数据中保存注释]。



删除注释

按照下列步骤删除已添加的注释。

  1. 在质谱图窗格上单击右键，从显示的子菜单中选择 [注释]－[添加/删除注释]。

    突出显示图标，光标变为 image27100179.jpg。

  2. 将光标靠近要删除的注释，当光标变为 image275.jpg 时，单击鼠标。

    即可删除注释。

  3. 完成后，再次从子菜单中选择 [注释]－[添加/删除注释]。

显示模板

元素信息数据库中记录的信息可作为与质谱图匹配的模板。利用此功能可对元素进行识别，判断质谱图中的峰是否是多原子离子形成的。

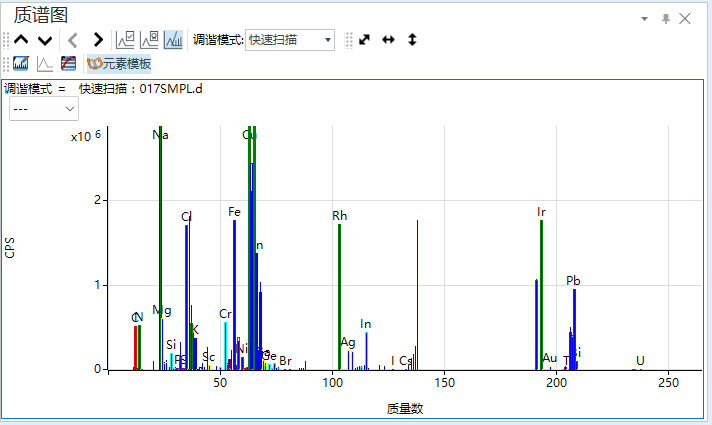

显示所有元素的模板

点击工具栏上的 ElementTempIcon.png 将其打开后，所有元素的元素模板都会显示在质谱上。


要清除元素模板时，请点击 ElementTempIcon.png 将其关闭。

显示元素数据库和模板

  1. 在质谱图窗格上单击右键，从显示的子菜单中选择 [元素模板]－[选择模板元素]。

    突出显示图标，光标变为 image279.jpg。

  2. 将光标靠近要检查的峰，当光标变为 image281.jpg 时，单击鼠标。

    3. 显示 [离子数据库] 对话框，单击 [模板] 按钮，则显示峰质量数附近各元素的同位素信息。

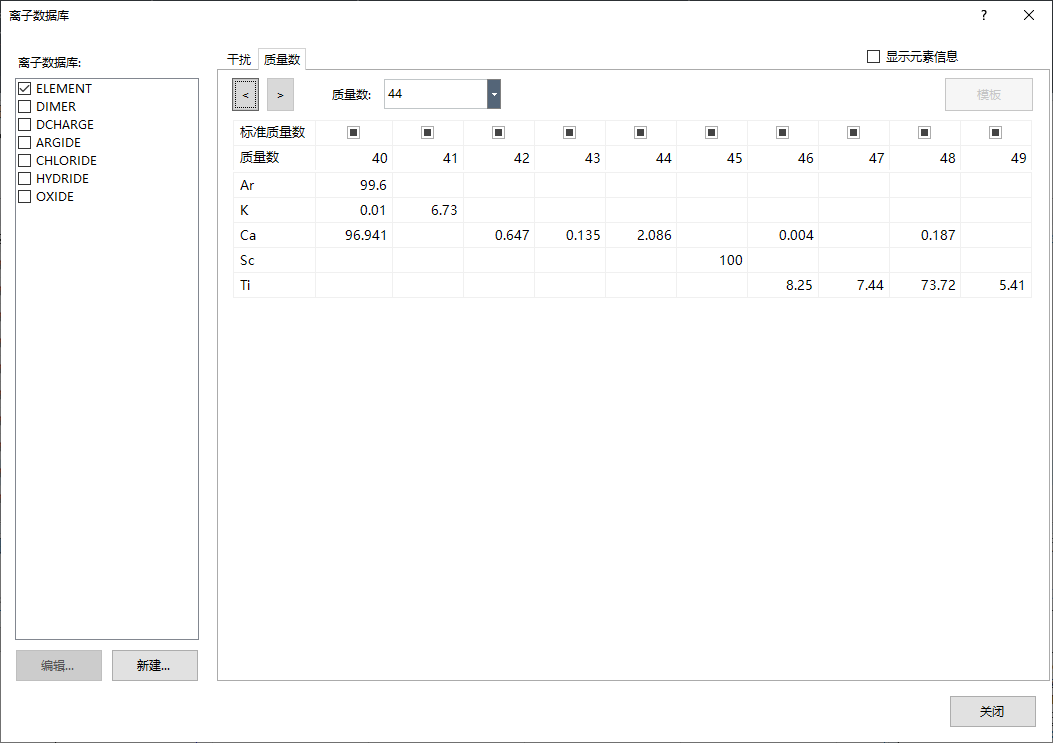

    [离子数据库] 对话框

    选中质量数以红色字符显示。

  3. 如果使用多原子离子数据库，而不使用元素数据库（Element.db）时，请选择相应数据库。
  4. 点击要显示模板的元素。

    为选中质量数的同位素选择元素。如果存在多个同位素，则选择用于生成模板的质量数。

  5. 单击 [模板] 按钮。

    模板在质谱图中重叠显示。模板根据质量数的信号强度进行归一化。


    显示模板

  6. 如果显示多个模板，则重复步骤 2 ～ 4。

    7. 各元素的模板分别以不同颜色显示，元素名在标准质量上显示。



    如果对相同质量数有多个模板重叠，从子菜单中选择 [元素模板]－[峰加和]，就能显示合计的模板。



  7. 完成后，再次从子菜单中选择 [元素模板]－[选择模板元素]。

删除模板

  1. 在质谱图窗格上单击右键，从显示的子菜单中选择 [元素模板]－[选择模板元素]。

    突出显示图标，光标变为 image27900183.jpg。

  2. 将光标靠近要删除的模板，当光标变为 image291.jpg 时，单击鼠标。

    显示确认信息。

  3. 点击 [确定]。

    即可删除模板。

  4. 删除模板完成之后，再次点击 image27700184.jpg。

背景扣除

背景扣除用于从样品质谱中扣除背景质谱背景扣除和空白浓度扣除（从样品的定量结果中扣除空白浓度）不同。

按照下列步骤从样品质谱图中扣除背景质谱图。



使用  OpenLab Server Products、Workstation Plus 或 SDA 时，显示的对话框及文件的保存位置会有所不同。请参阅「参阅」>「使用数据库系统的操作」。



  1. 在质谱图窗格上单击右键，从显示的子菜单中选择 [扣除质谱背景]。

    [请选择要扣除的数据] 对话框显示。

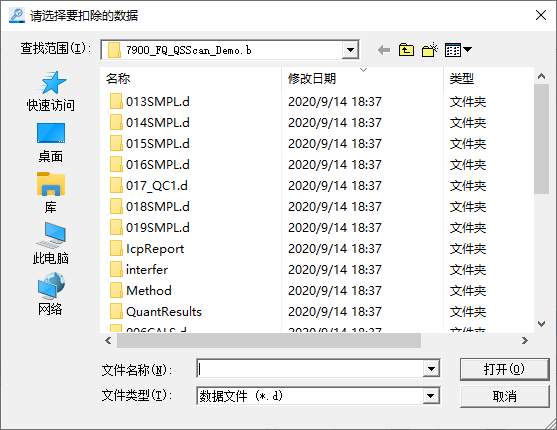

    [请选择要扣除的数据] 对话框

  2. 选择背景数据，点击 [打开]。

    显示扣除背景后的质谱图。

显示多个质谱图

在质谱图窗格中，如果是重复测定数据，则仅显示质谱图平均值；如果是多调谐，则仅显示 1 个调谐模式的质谱图。如果要在质谱图窗格中显示多个质谱图，可按照下列步骤操作。

  1. 从工具栏，点击 image297.jpg。

    [更改质谱图] 对话框显示。

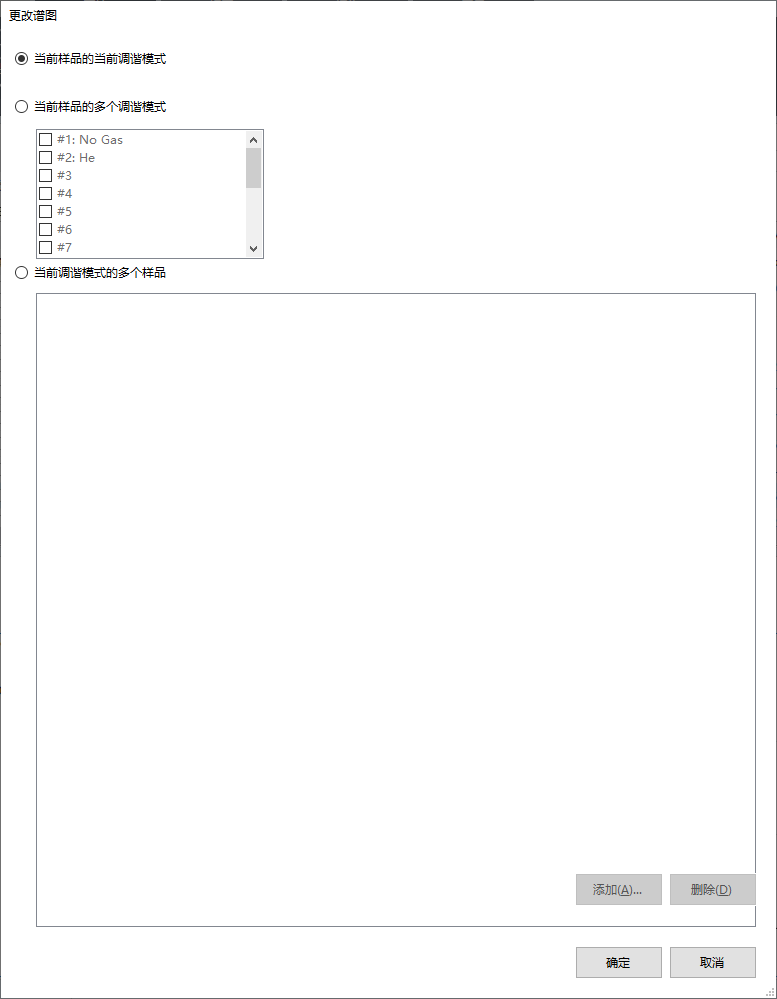

    [更改谱图] 对话框

  2. 按照下列任一步骤设置显示的质谱图。
    • 在当前样品中显示当前调谐模式的质谱图（默认）
    • 在当前样品中显示多个调谐模式的质谱图

      选择 [当前样品的多个调谐模式]，选择显示的调谐模式。

    • 在当前调谐模式中显示多个样品的质谱图

      选择 [当前调谐模式的多个样品]，在显示的对话框中选择数据，点击 [添加]。

  3. 设置完成后，点击 [确定]。

    在质谱图窗格中分割显示多个质谱图。

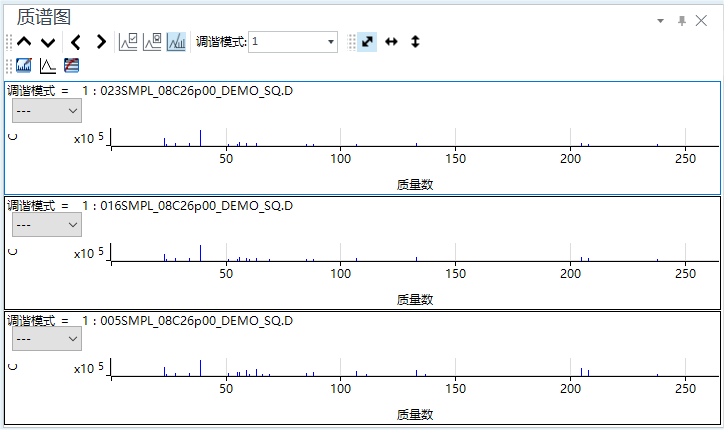

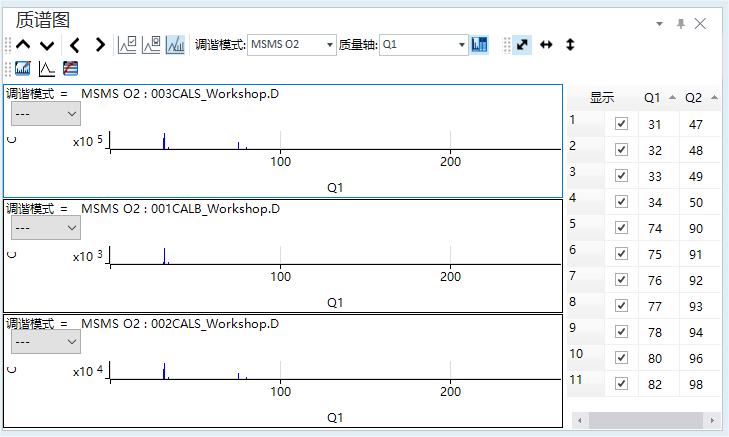

    显示多个质谱图

重叠多个质谱图

可以将质谱图窗格中分割显示的多个质谱图重叠为 1 个质谱图。

  1. 在质谱图被分割显示的状态下，从工具栏点击 OverlayIcon.png。

    多个质谱图重叠显示。

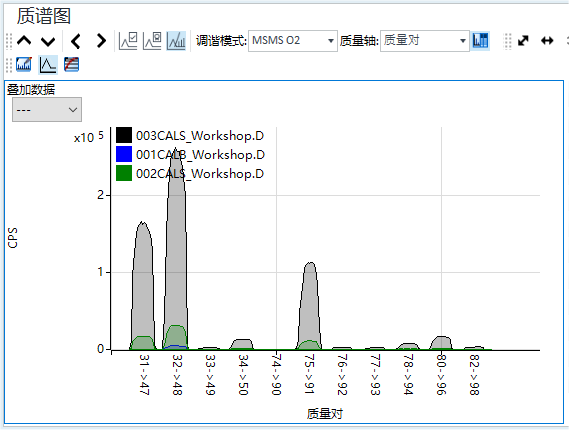

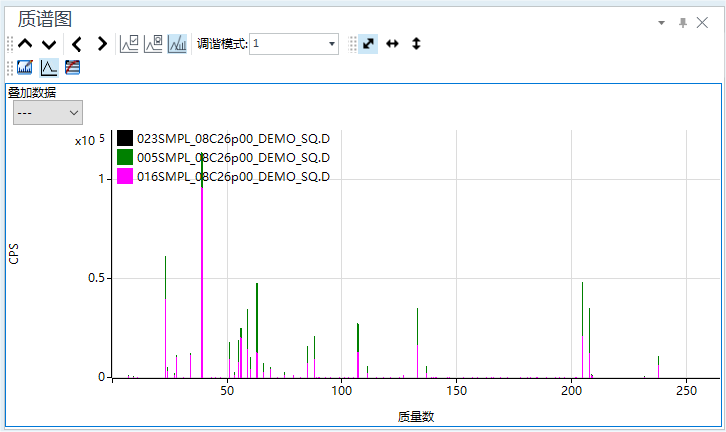

    质谱图重叠

将多个质谱图的显示返回初始显示

按照下列步骤将分割显示和重叠显示的质谱图返回初始显示。

  1. 从工具栏，点击 image29700185.jpg。

    [更改质谱图] 对话框显示。

  2. 选择 [当前样品的当前调谐模式]，点击 [确定]。

    返回初始显示。

平均值和个别数据制表

可以基于重复测定的平均值或个别数据制表。

生成的表将列出各调谐模式的标题信息、质量数、元素名称、CPS、重复次数、SD、RSD（相对标准偏差%）、积分时间等。

可在默认的应用软件中，对得到的表进行编辑和图表化。

  1. 在质谱图窗格的任意位置点击右键。

    显示子菜单。

  2. 选择 [质谱数据制表]，从子菜单选择下列指令。
    • [平均质谱图/点]：显示各点的平均值数据。
    • [平均质谱图/质量]：显示各质量数的平均值数据。
    • [重复质谱图/点]：显示各点的重复测定数据。
    • [重复质谱图/质量]：显示各质量数的重复测定数据。
  3. 启动默认的应用软件，显示重复测定的平均值数据、或者个别数据。

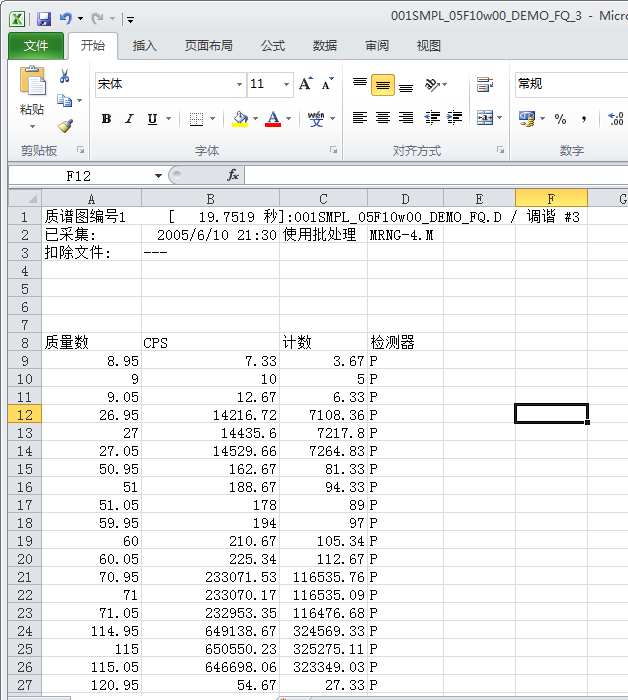

    平均值文件（默认使用 Excel 生成）

  4. 关闭应用软件。

    返回 [ICP-MSICP-QQQ 数据分析] 窗口。

复制质谱图

可以将质谱图复制到剪切板中，可以粘贴到其它软件的文件中使用。操作方法，请参阅「图表的通用操作」的「复制图表」。

打印质谱图

可以通过打印机打印质谱图。操作方法，请参阅「窗格的通用操作」的「打印窗格」。

导出质谱图

可以通过各种图像文件格式导出质谱图。操作方法，请参阅「图表的通用操作」的「导出图表」。
