IntelliQuant ペイン

IntelliQuant ペインで利用できるコマンドの機能について説明します。

操作方法については、「IntelliQuant ペインの操作」をご覧ください。


IntelliQuant ペイン

タイトルバー

タイトルバーのボタンとコンテキストメニューの機能は、機器ステータスペインのタイトルバーと同様です。

IntelliQuant ツールバー


MoveBar.png ドラッグすると、ツールバーを移動できます。

PreviousSample.png 前のサンプルの周期表を表示します。

NextSample.png 次のサンプルの周期表を表示します。

各タブの機能

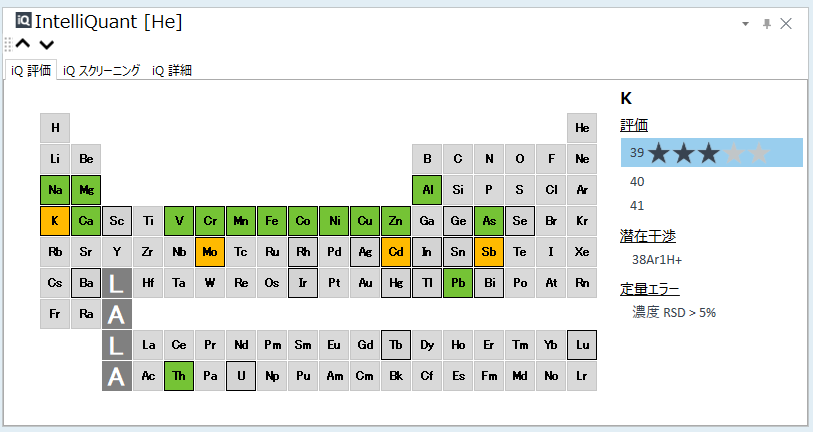

[iQ 評価] タブ

このタブでは、各元素の干渉レベルを確認できます。

周期表

各元素の干渉レベルの評価を色で示します。

枠なし：IntelliQuant 測定と同じチューンモードの定量分析で測定していない元素

枠あり：IntelliQuant 測定と同じチューンモードの定量分析で測定した元素

枠内の色の意味は下記の通りです。

灰色：評価 1 以上の同位体を持たない元素 （評価した同位体がない）

黄色：評価 1～3 の同位体を持つ元素 （良くない）

緑色：少なくとも評価4以上の同位体を1つ以上持つ元素 （良好）

元素記号

現在選択されている元素が表示されます。



周期表の元素やバッチテーブルペインの元素列を選択することにより、元素を変更できます。



[評価]

現在選択されている元素の同位体について、干渉レベルの評価が表示されます。

★★★★★：IntelliQuant で元素を識別できない質量 (評価 0)

★★★★★：干渉レベル > 100% (評価 1) 良くない

★★★★★：干渉レベル 50～100% (評価 2) 良くない

★★★★★：干渉レベル 20～50％ (評価 3) 良くない

★★★★★：干渉レベル 5～20% (評価 4) 良好

★★★★★：干渉レベル < 5% (評価 5) 良好





[潜在干渉]

現在選択している同位体に対する干渉の可能性が IntelliQuant によって検出された場合、その化学式がリストに表示されます。そうでない場合は、「潜在干渉」は表示されません。

[元素候補]

ひとつの元素に特定できない場合は、同重体が表示されます。それ以外の場合は、「元素候補」は表示されません。

[定量エラー]

現在選択している同位体で、IntelliQuant により定量エラーが検出された場合にエラーの内容が表示されます。それ以外の場合は、「定量エラー」は表示されません。

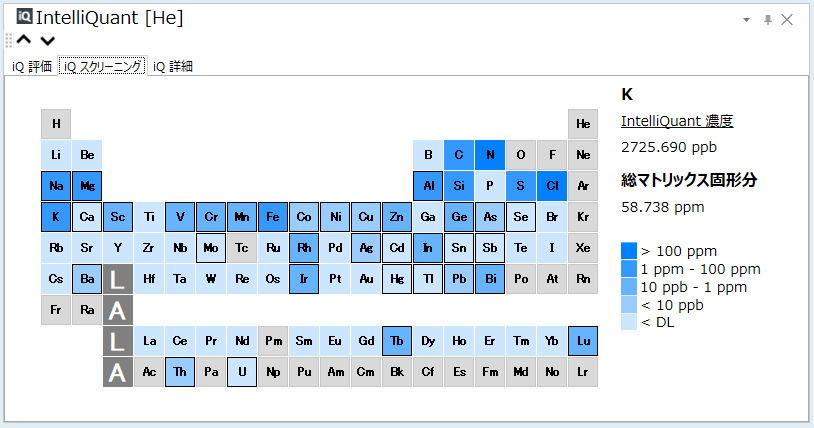

[iQ スクリーニング] タブ

このタブでは、IntelliQuant で計算した元素の濃度を確認できます。



このタブが表示されていない場合は、[ホーム] タブの [バッチオプション] グループから、[iQ 評価] をクリックしてください。



周期表

各元素の IntelliQuant 濃度がヒートマップで表示されます。

セルの色と濃度の対応については、右下の凡例をご覧ください。

灰色：クイックスキャンで測定していない元素

枠あり：定量分析で測定した元素

元素記号

現在選択されている元素が表示されます。



周期表の元素やバッチテーブルペインの元素列を選択することにより、元素を変更できます。



[IntelliQuant 濃度]

IntelliQuant で計算した、現在選択されている元素の濃度が表示されます。

[総マトリックス固形分]

IntelliQuant で計算した、現在選択されているサンプルの総マトリックス固形分 (TMS) が表示されます。

凡例

周期表の色と元素の濃度の対応について示します。

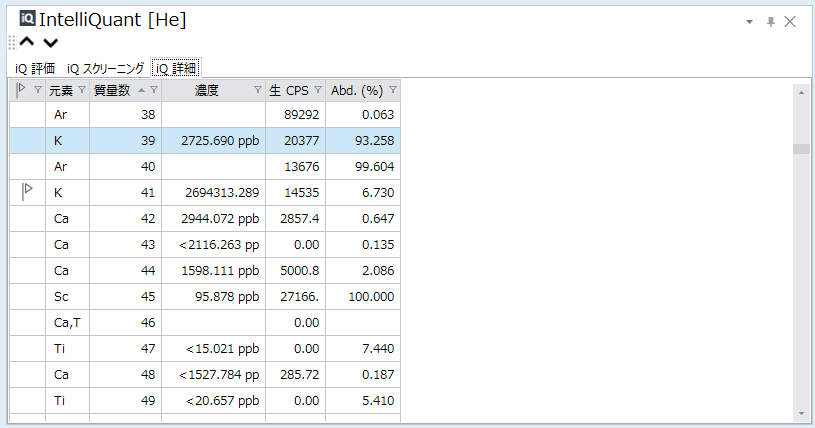

[iQ 詳細] タブ

このタブでは、各元素別の濃度と生 CPS、および存在比 (%) を表で示します。



このタブが表示されていない場合は、[ホーム] タブの [バッチオプション] グループから、[iQ 評価] をクリックしてください。



列の機能



各列のヘッダーには、フィルター機能があります。



[フラグ] 列

評価 3 以下の潜在干渉がある元素にアイコンが表示されます。

アイコンにカーソルを近づけると、ツールチップに潜在干渉の情報が表示されます。

[元素] 列

その行の質量数から、自然同位体比に基づいた計算で求めた元素記号が表示されます。

質量数から元素を決定できない場合は、空白のままです。

ひとつの元素に特定できない場合は、同重体が表示されます。

[質量数] 列

質量数（2～260）が表示されます。

[濃度] 列

IntelliQuant 濃度が表示されます。

[生CPS] 列

クイックスキャンで測定したCPSが表示されます。

[Abd.(%)] 列

特定された元素の同位体の相対同位体存在比 (％) が表示されます。

コンテキストメニュー

[列の追加/削除]

[列の追加/削除] ダイアログボックスが表示され、テーブルに表示する列の表示/非表示を設定します。

[リセット]

テーブルの列表示をデフォルトに戻します。

[テーブルのエクスポート]

[テーブルのエクスポート]（テーブル全体）ダイアログボックスが表示され、テーブル全体をエクスポートします。

[選択された範囲のエクスポート]

[テーブルのエクスポート]（エリア）ダイアログボックスが表示され、テーブルで選択している範囲のデータをエクスポートします。

[コピー]

選択中のデータをクリップボードにコピーします。



検量線ペインで、濃度の単位に「nmol / l」、「umol / l」、および「nmol / l」を設定している場合は、IntelliQuantペインでは濃度をmol関連単位からppb単位に変換します。
