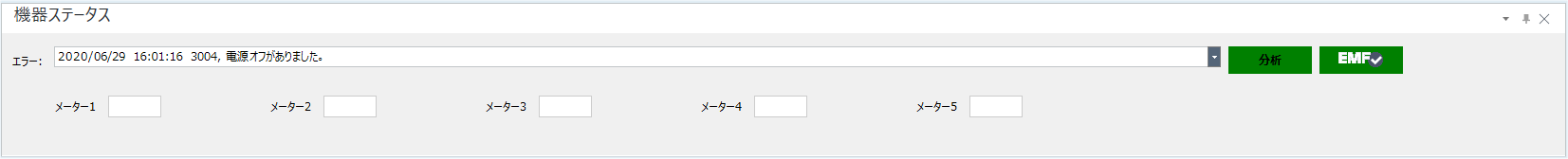

機器ステータスペイン
機器ステータスペインで利用できるコマンドの機能について説明します。
機器ステータスペインが表示されない場合は、メニューバーから、[表示] － [機器ステータス] を選択してください。
タイトルバー
ボタン
ペインのタイトルバーの右端にあるボタンの機能について説明します。
ペインの表示方法をリストから選択します。
機能については、コンテキストメニューをご覧ください。
ペインを一時的に隠して、ペインのタイトルバーのみを表示します。タイトルバーにカーソルを置くとペインが開きます。
このペインを非表示にします。再表示するには、次のいずれかの操作を実行します。
- [表⽰] タブの [表示] グループの [ペイン]をクリックする。
- [ツール] タブの [設定] グループから [設定] をクリックし、[設定] ダイアログボックスの [表示] カテゴリで、「レイアウト」 の [デフォルト] をクリックする。
- [表示] タブの [表示] グループの [ペイン] から再表示するペインを選択する。
コンテキストメニュー
ペインのタイトルバーを右クリックして表示されるコンテキストメニューについて説明します。
[フロート]
このペインをフロートするか固定するかを切り替えます。フロートすると、ウィンドウのサイズや位置を自由に変更できます。
タイトルバーをダブルクリックしたり、ドラッグしても同様の動作をします。
[ドッキング可能]
ペインのタイトルバーをドラッグして、ペインの配置を変更できます。
[自動的に隠す]
ペインを一時的に隠して、ペインのタイトルバーのみを表示します。タイトルバーにカーソルを置くとペインが開きます。
[非表示]
このペインを非表示にします。再表示するには、次のいずれかの操作を実行します。
- [表⽰] タブの [表示] グループの [ペイン]をクリックする。
- [ツール] タブの [設定] グループから [設定] をクリックし、[設定] ダイアログボックスの [表示] カテゴリで、「レイアウト」 の [デフォルト] をクリックする。
- [表示] タブの [表示] グループの [ペイン] から再表示するペインを選択する。
ペインの機能
[エラー] リスト
ハードウェアエラーが、新しい順に 20 件まで表示されます。
[機器ステータス] ボタン
装置のモードを表示します。
灰色: 停止モードであることを示します。
オレンジ色: スタンバイモードであることを示します。ボタンをクリックするとプラズマが点火します。
オレンジ色の点滅: 分析モードからスタンバイモードへ移行中であることを示します。
緑色: 分析モードであることを示します。ボタンをクリックするとプラズマがOFFになります。
緑点滅: スタンバイモードから分析モードへ移行中であることを示します。
[EMF] ボタン
Early Maintenance Feedback (EMF) 機能により、メンテナンス時期に到達した項目の有無を表示します。
緑色:メンテナンス時期に達した項目はありません。
赤色:メンテナンス時期に達した項目があります。
ボタンをクリックすると、ダッシュボードペインが表示され、EMFの内容が表示されます。メンテナンスが必要になった項目については、ハードウエアメンテナンスマニュアルを参照の上、メンテナンスを行ってください。
[メーター 1]～[メーター 5]
メーター値が表示されます。表示するメーターを変更するには、装置状態の確認をご覧ください。
コンテキストメニュー
[エラー] リスト上で右クリックして表示されるコンテキストメニューについて説明します。下記以外のコマンドは、ツールバーまたはメニューバーのコマンドと同じ機能ですので、該当するコマンドをご覧ください。
[エラーログの表示]
[機器エラーログビューア] ダイアログボックスが表示され、エラーログを確認できます。
[エラーログの消去]
エラーメッセージをクリアします。
[エラーログの印刷]
エラーログを印刷します。
[エラーログのエクスポート]
[エラーログのエクスポート] ダイアログボックスが表示され、エラーメッセージを指定したファイル形式でエクスポートします。
この画面を開くには
- [表示] タブの [表示] グループから [ペイン] － [機器ステータス] を選択します。
