スタートアップの実行

分析を開始する前に実行して装置を最適化します。



ユーザー独自のチューニングパラメータで、スタートアップとデータ測定を実行できます。詳しくは、「ユーザーチューンペイン」をご覧ください。



  1. 本装置がスタンバイモードであることを確認します。

    分析モードの場合は、ステータスバーと [ステータスビューア] ダイアログボックスと機器ステータスペインのインジケーターに [スタンバイ] と表示されます。

  2. タスクナビゲーターの [スタートアップ] グループから [スタートアップコンフィグレーション] をクリックします。

    3.

    [スタートアップ] グループが表示されない場合は、[ホーム] タブの [スタートアップ] グループから [コンフィグレーション] をクリックしてください。

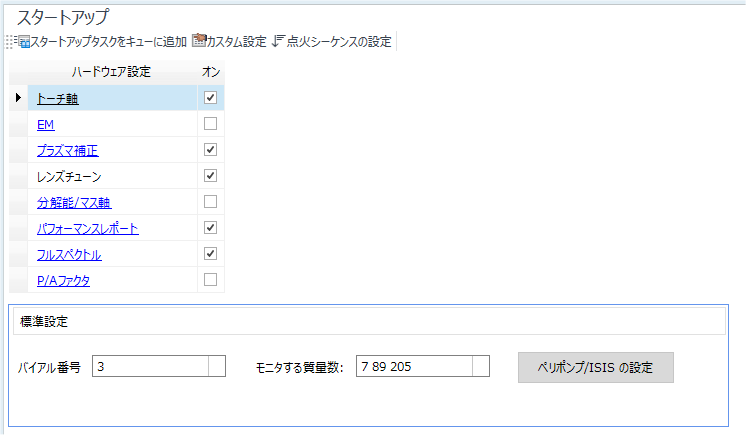

    スタートアップペインが表示されます。


  3. チューニングするハードウェアのチェックボックスを選択します。

    各項目の詳細は、スタートアップペインをご覧ください。

    通常は、トーチ軸、EM、プラズマ補正、標準レンズチューン、分解能/マス軸、パフォーマンスレポートにチェックを入れます。P/Aファクタは実行する各バッチの中で行うことをお勧めします。なお、ここでいう「標準レンズチューン」は基本的なチューニングのことで、各バッチで使用するチューンモードとは異なります。

  4. [標準設定] テーブルの各項目を設定します。
    • [バイアル番号] : オートサンプラ利用時に、チューニング溶液の入ったバイアル位置を設定します。
    • [モニタする質量数] : 測定する質量数を設定します。
    • [ペリポンプ/AVS の設定] : [ペリポンプ設定] ダイアログボックスが表示され、ペリポンプやAVSをサンプル導入装置として使用する場合に詳細設定します。
  5. チューニング溶液をセットします。

    6.

    通常は、以下を含むチューニング溶液（Li、Y、Ce、Tl 各 1ppb）をお勧めします。

    x-レンズの場合

    プラズマ補正: Ce 1ppb

    s-レンズの場合

    トーチ軸:

    Li 1ppb（クール）

    プラズマ補正:

    Ce 1ppb（ホット）
    Li, Co各 1ppb（クール）

    標準レンズチューン:

    Co 1ppb（クール）

    1. m-レンズの場合

    プラズマ補正: Ce 1ppb（ ホット）



  6. [ホーム] タブの [スタートアップ] グループから [プラズマ] を点火します。

    確認ダイアログボックスが表示されます。

  7. [はい] をクリックします。

    分析モードに移行し、自動的にハードウエア設定が開始します。 [いいえ] をクリックした場合は、プラズマが点灯して分析モードになった後、何も実行されません。

  8. スタートアップペインのツールバーから、 [スタートアップタスクをキューに追加] をクリックします。

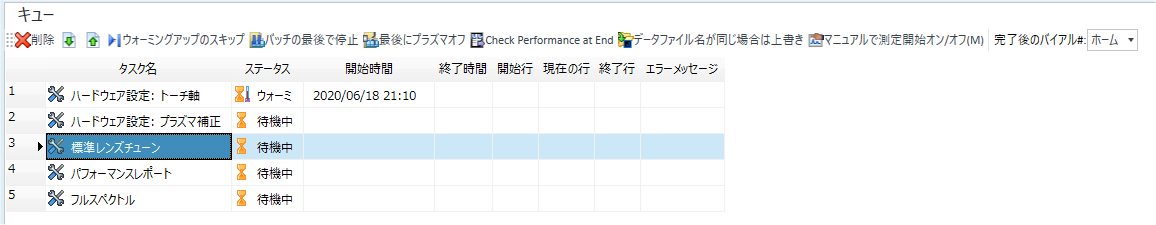

  9. タスクナビゲーターの [キュー] グループから [測定キュー] をクリックします。

    測定キューペインが表示され、スタートアップの実行状態や実行結果が表示されます。

    10. QueuePane.png

    現在の キューステータス、実行タスク、およびステータスは、[ステータスビューア] ダイアログボックスに表示されます。

  10. 終了後、パフォーマンスの確認をします。

    詳しくは、パフォーマンスレポートをご覧ください。

パフォーマンスレポート

ハードウエア設定の実行後、装置の状態を表示/記録することができます。このパフォーマンスレポートは、機器の基本性能を確認/記録するためのものです。

  1. [レポート] タブの [ハードウェア] グループから [パフォーマンスレポート] をクリックします。

    パフォーマンスの測定を開始します。

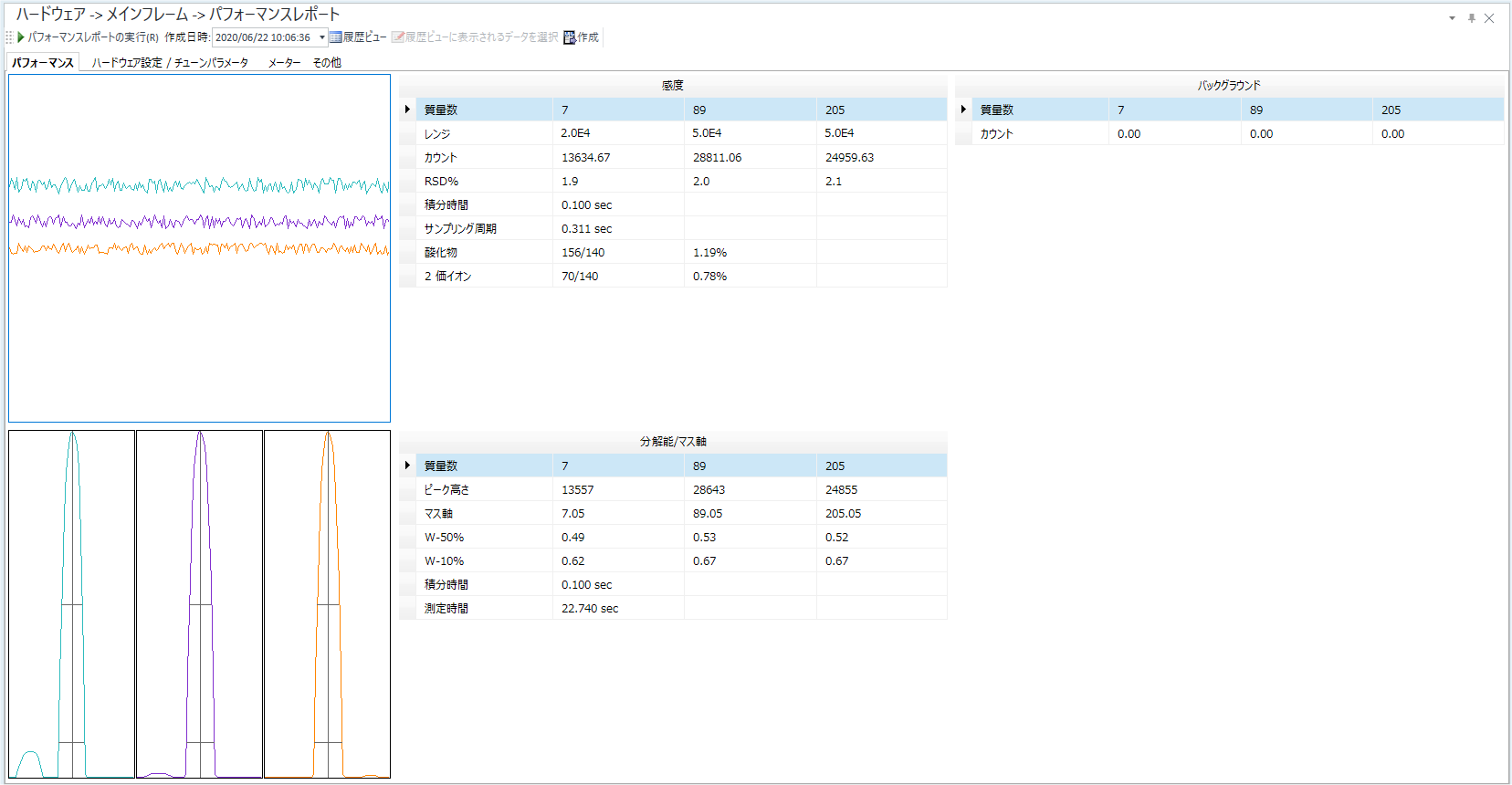

    測定が終了すると、パフォーマンスレポートペインの各タブに、パフォーマンスやチューニング状態、メータ値が表示されます。

    2. PerformanceReportPane.png
